УВУ-100 — высоковольтная испытательная установка

Описание товара

Назначение высоковольтной испытательной установки УВУ-100:

Высоковольтная испытательная установка УВУ-100 предназначена для испытания изоляции силовых кабелей и твердых диэлектриков напряжением постоянного тока величиной до 100 кВ.

Высоковольтная испытательная установка УВУ-100 может использоваться как отдельная установка с транспортировочной тележкой и в составе передвижной или стационарной электротехнической лаборатории с возможностью монтажа блока управления в стандартную промышленную 19" стойку.

Описание высоковольтной испытательной установки УВУ-100:

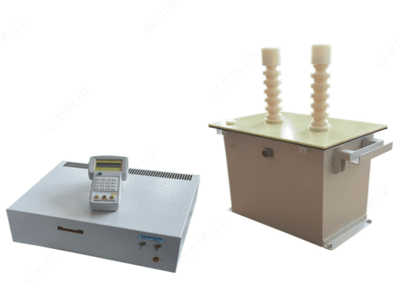

Установка состоит из высоковольтного блока, блока управления и дистанционного пульта с жидкокристаллическим дисплеем, на котором отображается вся необходимая информация, в том числе: названия программ, значения напряжений и токов в цифровой форме, результаты испытаний и т.д.

Установка работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен» и позволяет полностью автоматизировать процесс испытаний и программировать рабочие параметры, при этом, существует и ручной режим управления.

Особенности высоковольтной испытательной установки УВУ-100:
- 5 программ испытаний заложены в памяти встроенной микро-ЭВМ, оператор может составить от 1 до 16 программ по своему протоколу испытаний в зависимости от модели, данная функция сильно облегчает процесс испытаний, делая его максимально простым, точным и безопасным;
- Установка измеряет значения переменного и постоянного тока;
- Выходное напряжение стабилизированное;
- Возможность работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний.

Технические характеристики высоковольтной испытательной установки УВУ-100:

Параметр	УВУ-100	УВУ-100/100-02	УВУ-100/100-05	УВУ-100/100-07
Напряжения переменного тока, кВ	0-100
Напряжения постоянного тока, кВ	-	0-100
Сила переменного тока, мА	1-20	1-20	1-100	1-175
Сила постоянного тока, мА	-	1-10	1-50	1-90
Погрешность, %	± 3 %
Напряжение питающей сети, В	220 ± 22 / 50 ± 1
Управление	Ручной и автоматический программный
Температура, °C	-20 до +40

Комплект поставки УВУ-100

№	Наименование	Количество
1	Блок управления	1
2	Высоковольтный трансформатор	1
3	Комплект соединительных кабелей	1
4	Провода высоковольтные	1
5	Провода заземления	1
6	Документация	1
