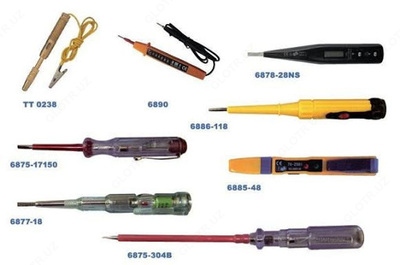

УННЧФ-0,4 — указатель низкого напряжения

Описание товара

Назначение указателя низкого напряжения УННЧФ-0,4:

Указатель относится к основным средствам защиты от поражения электрическим током (электрозащитным средствам) и предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 0,4 кВ при непосредственной связи с этими частями. Кроме того, указатель позволяет определить чередование фаз A, B, C трехфазной сети напряжением 0,4 кВ промышленной частоты 50 Гц в однополюсном режиме.

Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией и независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Работа указателя основывается на протекании емкостного тока.

Технические характеристики указателя низкого напряжения УННЧФ-0,4:

Параметр	Значение
Номинальное напряжение электроустановки, кВ	0,4
Диапазон рабочих частот, Гц	48÷52
Диапазон определения наличия напряжения, В	от 25 до 500
Напряжение индикации указателя напряжения не более, В	25
Величина тока, протекающего через указатель при максимальном значении напряжения, не более, мА	0,5
Испытательное напряжение при проверке изоляции корпуса в течении 1 мин, В	550
Тип светового и звукового сигналов указателя напряжения	непрерывный
Частота звукового сигнала, кГц	2÷4
Громкость звукового сигнала не менее, Дб	75
Максимальное время определения фазы, с	15
Время индикации значения фазы, не менее, с	15
Напряжение встроенного источника питания, В	3 (два элемента типа «ААА»)
Сила тока, потребляемого указателем от элементов питания в режиме индикации, не более, мА	50
Сохранение характеристик при снижении напряжения встроенного источника питания до, В	2,4
Масса указателя без упаковки не более, г	170
Габаритные размеры указателя не превышают, мм	230 х 55 х 40
Длина неизолированной части контакта-наконечника не более, мм	7
Условия эксплуатации: температура окружающего воздуха: относительная влажность воздуха:	от минус 30 °С до +40 °С; до 98% при 25 °С;
