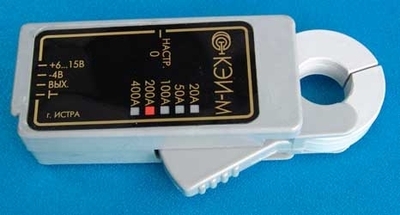

КЭИ-м — токовые клещи-пробники

Описание товара

Назначение токовых клещей-пробников КЭИ-м

Клещи - адаптер предназначены для измерения постоянных, переменных и импульсных токов с гальванической развязкой силовой и измерительных цепей.

Особенности токовых клещей-пробников КЭИ-м
- Клещи - адаптер КЭИ-м подключаются к внешнему источнику питания.
- Для измерения тока, протекающего по проводу (силовая шина), клещи -адаптер надевают на этот провод по принципу обычной прищепки , а сигнал с выхода клещей подается на любое регистрирующие устройство или контролирующий прибор
- Клещи - адаптер работоспособны при температуре окружающей среды от 0 до 70°С. (По требованию Заказчика возможно изготовление клещей с расширенным температурным диапазоном: от -40°С до +70°С.)
- Форма сигнала на выходе клещей соответствует форме измеряемого тока. Полярность выходного сигнала определяется направлением протекания измеряемого тока.

Технические характеристики токовых клещей-пробников КЭИ-м

Параметр	Значение
Тип клещей	КЭИ-м
Диапазон измеряемого тока, А	0 - 20, 50, 100, 200, 400
Выходное напряжение при номинальном токе, В	1
Основная приведенная погрешность, %	3
Линейность не более, %	1
АЧХ на уровне ± 3 дб, Гц	не хуже 0-10000
Неравномерность АЧХ, в диапазоне частот 0-10 кГц, не более, %	2
Температурный дрейф выходного напряжения, не более, %/°С	± 0,01
Диаметр отверстия под токовую шину, мм	20
Напряжение питания, В	+6...+15
Ток потребления, мА	5
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	5000
Сопротивление изоляции в рабочих условиях не менее, МОм	20
Масса датчика, не более, кг	0,120
Габариты, мм	134х60х31,5
