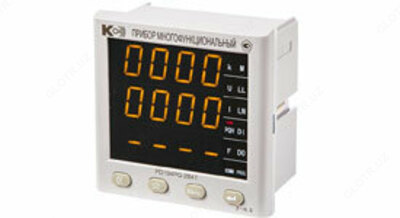

PD194PQ-2L4T-A — многофункциональный цифровой электроизмерительный прибор (многостраничная модификация, повышенной точности)

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-2L4T-A:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-2L4T-A предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-2L4T-A:

• Многостраничная модификация;
• Измерение и преобразование тридцати одного параметра электрической сети;
• Результаты измерения просматривают на индикаторе последовательно;
• В ручном режиме переключение страниц результатов измерения выполняется при помощи кнопок управления;
• В автоматическом режиме страницы результатов измерения переключаются автоматически с заданным пользователем интервалом;
• Порт RS-485, работающий по протоколу Modbus RTU и второй порт RS-485, работающий по протоколу ГОСТ Р МЭК 60870-5-101-2006, скорость передачи до 38400 бит/с;
• Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
• Четыре дискретных входа;
• Три релейных выхода;
• Трехстрочный свеодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
• Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
• Вход в меню настройки защищен паролем;
• Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
• Меню также позволяет сменить пароль доступа, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить аналоговые выходы и цифровой интерфейс, задать режим и параметры работы релейных выходов, выполнить другие настройки;
• Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу;
• Релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по цифровому интерфейсу;
• Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
• Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
• Средняя наработка на отказ - 200000 часов;
• Средний срок службы - 25 лет.

Измеряемые и преобразуемые величины многофункционального цифрового электроизмерительного прибора PD194PQ-2L4T-A:

Примечания

⁽¹⁾ Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена.

⁽²⁾ Под средним действующим значением фазного тока (линейного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (линейных или фазных напряжений).
