U1242C — мультиметр цифровой

Описание товара

Назначение мультиметра цифрового U1242C:
- Измерения напряжения постоянного и переменного тока;
- Измерения силы постоянного и переменного тока;
- Измерения электрического сопротивления постоянного тока;
- Измерения электрической емкости;
- Измерения частоты переменного тока;
- Измерения температуры с помощью преобразователей термоэлектрических (термопар).
Описание мультиметра цифрового U1242C:

Принцип работы мультиметра U1242C заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ). Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических (True RMS) значений. Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ.

Мультиметры выпускаются в виде четырех модификаций U1241C, U1242C, U1281A, U1282A, отличающихся между собой набором выполняемых функций, техническими характеристиками, габаритами и массой.

Мультиметры модификаций U1242C имеют режим измерения с низким импедансом («Z_LOW»), режим измерения разности температур.

Мультиметры модификаций U1282A имеют встроенный генератор меандра, частотомер, фильтр нижних частот («LPF»).

Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, бесконтактного детектирования напряжения (U1242C и U1282A), регистрации минимальных и максимальных значений, усреднения, перегрузки, передачи результатов измерений на внешний ПК через опциональный инфракрасный порт (далее - ИК-порт), автоматического/ручного выбора диапазона измерений. Также мультиметры обладают функциями определения целостности цепи и проверки диодов.

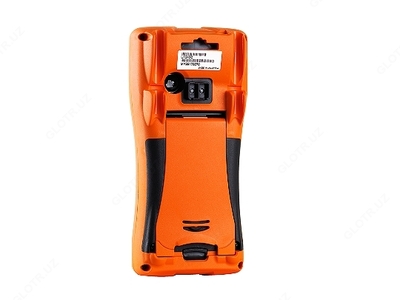

Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ. Конструктивно мультиметры выполнены в пластиковых ударопрочных корпусах прямоугольной формы, отвечающие стандарту IP67. На лицевой панели мультиметров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, ЖКИ. На задней панели находятся батарейный отсек и подставка для удобства работы с прибором в настольном положении.

Технические характеристики мультиметра цифрового U1242C:

Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
Измерение напряжения постоянного тока
U1241C, U1242C	-	100 мВ	0,01 мВ	±(0,0009 ∙ Uизм. + 2 е.м.р.)
		600 мВ	0,1 мВ
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В
		1000 В ^{1) 2)}	0,1 В	±(0,01 ∙ Uизм. + 4 е.м.р.)
U1281A, U1282A	-	60 мВ	0,001 мВ	±(0,0005 ∙ Uизм. + 10 е.м.р.)
		600 мВ	0,01 мВ	±(0,00025 ∙ Uизм. + 5 е.м.р.)
		6 В ³⁾	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
Примечание: Uизм. - измеренное значение напряжения; е.м.р. - единица младшего разряда; ¹⁾ - только для модификации U1242C; ²⁾ - в режиме низкого импеданса («Z_LOW»); ³⁾ - температурный коэффициент 0,075/ °С
Измерение напряжения переменного тока
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	от 40 Гц до 1 кГц	100 мВ	0,01 мВ	±(0,01 ∙ Uизм. + 3 е.м.р.)
		600 мВ	0,1 мВ
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В
		1000 В ^{1) 2)}	0,1 В	±(0,02 ∙ Uизм. + 4 е.м.р.)
U1241C, U1242C	от 1 до 2 кГц	100 мВ	0,01 мВ	±(0,015 ∙ Uизм. + 3 е.м.р.)
		600 мВ	0,1 мВ
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В
		1000 В ^{1) 2)}	0,1 В	Не нормируется
U1281A, U1282A	от 20 до 45 Гц	60 мВ	0,001 мВ	±(0,01 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1281A, U1282A	от 45 Гц до 1 кГц	60 мВ	0,001 мВ	±(0,003 ∙ Uизм. + 25 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1281A, U1282A	от 1 до 10 кГц	60 мВ	0,001 мВ	±(0,007 ∙ Uизм. + 25 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1281A, U1282A	от 10 до 20 кГц	60 мВ	0,001 мВ	±(0,015 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В	±(0,015 ∙ Uизм. + 60 е.м.р.) ³⁾
		1000 В	0,1 В	±(0,015 ∙ Uизм. + 60 е.м.р.) ³⁾
U1281A, U1282A	от 20 до 100 ⁴⁾ кГц	60 мВ	0,001 мВ	±(0,035 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В	±(0,035 ∙ Uизм. + 60 е.м.р.) ³⁾
		1000 В	0,1 В	Не нормируется
U1282A (в режиме фильтра нижних частот «LPF»)	от 20 до 45 Гц	60 мВ	0,001 мВ	±(0,02 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1282A (в режиме фильтра нижних частот «LPF»)	от 45 Гц до 1 кГц	60 мВ	0,001 мВ	В диапазоне частот до 200 Гц: ±(0,02 ∙ Uизм. + 25 е.м.р.); В диапазоне частот до 440 Гц: ±(0,06 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
Примечание: Uизм. - измеренное значение напряжения; е.м.р. - единица младшего разряда; ¹⁾- только для модификации U1242C; ²⁾ - в режиме низкого импеданса («Z_LOW»); ³⁾ - погрешность нормируется для напряжения до 300 В и частотой до 30 кГц; ⁴⁾ - для модификации U1281A верхний предел диапазона частот 30 кГц
