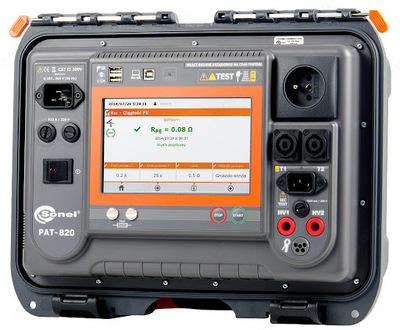

PAT-820 — система контроля токов утечки и параметров безопасности электрических приборов

Описание товара

Назначение и область применения системы контроля токов утечки и параметров безопасности электрических приборов PAT-820:

PAT-820 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки), так и в бытовых условиях (стиральные, посудомоечные машины).

Уникальность PAT-820 заключается в том, что в отличие от измеряемых параметров электробезопасности, таких как сопротивление изоляции, сопротивления защитных проводников, параметров устройств дифференциального отключения (RCD), различных видов токов утечки используемого оборудования, есть функция FlashTest (проверка прочности изоляции), что позволяет заблаговременно предупредить аварийные ситуации, а также причинение вреда здоровью Пользователю электрооборудования.

Функциональные возможности применения системы контроля токов утечки и параметров безопасности электрических приборов PAT-820:
- измерение напряжения L-N и частоты сети;
- измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
- измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
- измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 А;
- измерения токов утечки: замещения ISB – измерение малым напряжением 25 В…50 В с сопротивлением измерительной цепи 2 кОм; прикосновения IT; в защитном проводнике IPE; дифференциальный ΔIУТ – ограниченный разностью токов между L и N.
- измерение параметров УЗО (RCD);
- тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
- FLASH Test – проверка прочности изоляции напряжением 1500 В или 3000 В;
- программируемый автоматический режим измерения;
- сохранение результатов в память и передача данных на ПК;
- совместим с ПО «SONEL Reader».

Технические характеристики системы контроля токов утечки и параметров безопасности электрических приборов PAT-820:

Диапазон	Разрешение		Основная погрешность
Измерение напряжения сети
195,0…265,0 В	0,1 В		±(2% и. в. + 2 е. м. р.)
Измерение напряжения между L и N сети питания измерителя.
Измерение частоты сети
45,0…55,0 Гц	0,1 Гц		± (2 % и.в. + 2 е.м.р)
Измерение частоты сетевого напряжения питания измерителя.
Измерение напряжения PE сети
0…59,9 В	0,1 В		± (2 % и.в. + 2 е.м.р)
* для U < 5 В погрешность не определена. Измерение напряжения между PE и N сети питания прибора.
Параметр		Значение
Проверка предохранителя
Напряжение измерения		4 В…8 В переменного тока
Ток проверки		максимально 5 мA
Диапазон	Разрешение		Основная погрешность
Измерение сопротивления провода заземления I=200мA (только I класс защиты)
0,00 Ом...0,99 Ом	0,01 Ом		± (4% и.в. + 2 е.м.р)
1,00 Ом...19,99 Ом			± (4% и.в. + 3 е.м.р)
Параметр		Значение
Напряжение на выходе без нагрузки		4 В…12 В переменного тока
Ток измерения		≥200 мA для R = 0,2 Ом…1,99 Ом;
Регулируемый верхний предел в диапазоне		10 мОм …1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения		1 сек…60 сек. разрешением 1 сек. и положение Cont (непрерывное измерений) вместо 0
Диапазон	Разрешение		Основная погрешность
Измерение сопротивления провода заземления I=10A (только I класс защиты)
0 мОм...999 мОм	1мОм		± (3% и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом	0,01 Ом
Параметр		Значение
Напряжение на выходе без нагрузки		<12 В переменного тока
Ток измерения		≥10 A для R ≤ 0,5 Ом
Регулируемый верхний предел в диапазоне		10 мОм …1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения		1 сек…60 сек. разрешением 1 сек.
Диапазон	Разрешение		Основная погрешность
Измерение сопротивления провода заземления I=25A (только I класс защиты)
0 мОм...999 мОм	1 мОм		± (3% и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом	0,01 Ом
Параметр		Значение
Напряжение на выходе без нагрузки		<12 В переменного тока
Ток измерения		≥25 A для R ≤ 0,2 Ом
Регулируемый верхний предел в диапазоне		10 мОм …1,99 Ом с разрешением 0,01 Ом
Регулируемое время измерения		1 сек…60 сек. разрешением 1 сек.
Диапазон	Разрешение		Основная погрешность
Измерение сопротивления изоляции напряжением 100 В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 100 В: 100 кОм…99,9 МОм
0 мОм...999 мОм	1 кОм		± (3 % и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом	0,1 МОм
Параметр		Значение
Точность опорного напряжения (Robc [Ом] ≥ 1000*U_N [В])		от -0 до +30% от установленного значения
Номинальный ток		минимально 1 мА…1,4 мA
Регулируемый верхний предел		в диапазоне 10 МОм...1,99 MОм с разрешением 0,01 MОм
Изменяемое время измерения		3 сек…3 мин с шагом 1 сек. и Непрерывное измерение
Обнаружение опасного напряжения		до начала измерения
Разрядка объекта		после измерения
Диапазон	Разрешение		Основная погрешность
Измерение сопротивления изоляции напряжением 250В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250 В: 250 кОм…199,9 МОм
0 кОм...1999 кОм	1 кОм		± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм	0,01 МОм
20,0 МОм...199,9 МОм	0,1 МОм
Для R < 50 кОм погрешность не определена.
Параметр		Значение
Точность задания напряжения (Robc [Ом] ≥ 1000*U_N [В])		от -0 до +30% от установленного значения
Номинальный ток		минимально 1 мА…1,4 мA
Регулируемый нижний предел		в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения		3 сек…3 мин с шагом 1 сек. и Непрерывное измерение
Обнаружение опасного напряжения		до начала измерения
Разрядка объекта		после измерения
