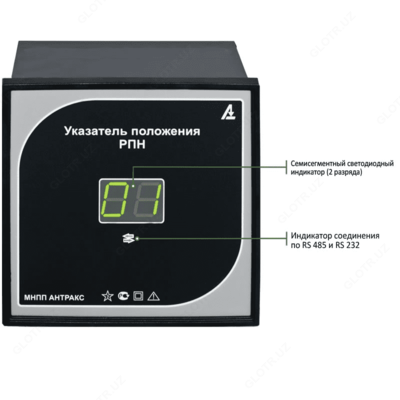

УП-4 — указатель положения привода

Описание товара

Описание указателя положения привода УП-4:

УП-4 -указатель с датчиком, имеющим аналоговый выход «Токовая петля».

Двухразрядные цифровые указатели положения привода РПН (логометры) УП 4 разработаны для работы с приводами MR, ED-S, а также c любыми другими приводами с резистивными датчиками, имеющими аналоговый выход типа «токовая петля» 0-5 мА, 0-20 мА, 4-20 мА.

Возможна установка на приводы MZ-2, MZ-4 производства Болгарии с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4, оснащен аналоговым выходом «Токовая петля».

Также возможна работа с отечественными приводами, рассчитанными на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.) с заменой сельсин-датчика датчиком положения привода ДП-3 с аналоговым выходом типа «токова петля 0-5 мА, 0-20 мА, 4-20 мА.

Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Указатели УП 4 выпускаются в корпусах типоразмеров от Б до Е (кроме настенного варианта).

Технические характеристики указателя положения привода УП-4:

Параметр	Значение
Подключаемые типы датчиков	с токовым выходом
Возможные цифровые выходы	RS-232 (кроме корпуса Е) RS-485
Тип корпуса	Б, В, Г, Д, Е
Напряжение питания для указателей в корпусах Б, В, Г, Д, Е	90 – 370 В
Входное напряжение переменного тока	85 – 264 В
Входное напряжение постоянного тока	120 – 370 В
Потребляемая мощность, не более	5 Вт
Яркость свечения индикатора	10000 мкд
Максимальный ток на клеммах реле управления	120 мA
Максимальное допустимое напряжение на клеммах реле управления	400 В
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69	группа С4 УХЛ, категория размещения 4.1
Воздействие механических факторов внешней среды: ГОСТ 17516.1	М7
Степень защиты указателя: ГОСТ 14254	IP 20
Температурный диапазон	от -40 до +50 °С
Срок службы	15 лет
