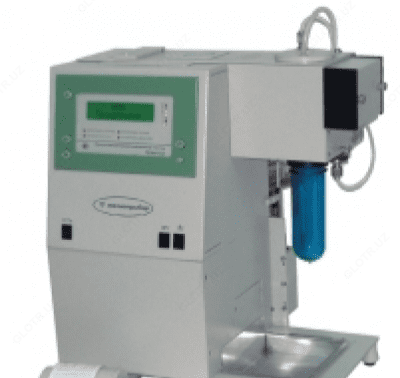

ГРАН-152.1 — гранулометрический анализатор

Описание товара

Назначение гранулометрического анализатора механических примесей ГРАН-152.1

Счетный гранулометрический анализатор механических примесей ГРАН-152.1 предназначен для определения степени загрязнения жидкости частицами механических примесей (по стандартам ГОСТ 17216 или NAS 1638) путем селективного подсчета числа частиц различных размеров, взвешенных в определенном объеме проверяемой жидкости.

Область применения гранулометрического анализатора механических примесей ГРАН-152.1:
- энергетика;
- авиация;
- машиностроение;
- пищевая промышленность;
- экология.
Гранулометрический анализатор механических примесей ГРАН-152.1 универсальный прибор, охватывает широкую гамму различного типа жидкостей, в том числе и агрессивных.

Максимально допустимая вязкость жидкостей не должна превышать 100 мм2/с.

по дополнительному заказу комплектуется дегазатором ВУД-152.

Измеряемые жидкости гранулометрического анализатора механических примесей ГРАН-152.1:
- различные масла;
- смазки;
- топлива;
- спирты;
- водные растворы;
- жидкие лекарства;
- пищевые продукты и другие жидкости нейтральные по химическому составу к силиконовым трубкам;
- агрессивные жидкости.
Достоинства гранулометрического анализатора механических примесей ГРАН-152.1:
- автоматическое дозирование пробы;
- автоматическая настройка границ размерных групп;
- печать результата анализа;
- контейнер с 12-тью пробоотборниками (опционно);
- устройство вакуумной дегазации ВУД-152 (опционно).
Конструкция гранулометрического анализатора механических примесей ГРАН-152.1

Анализатор собран в двух объединенных в единую конструкцию металлических корпусах, в которых размещены функциональные блоки:
- оптический блок;
- блок системы АСК;
- микропроцессорный блок управления и обработки данных;
- блок стабилизированных источников питания;
- электромеханическая мешалка;
- поршневой насос (дозатор).
Основные функциональные блоки анализатора выполнены съемными, что облегчает их замену и ремонт. Для удобства доступа к элементам электрической схемы анализатора его лицевая панель выполнена откидной.

Технические характеристики гранулометрического анализатора механических примесей ГРАН-152.1

Параметр		Значение
Вязкость анализируемой жидкости, мм2/с, не более		100
Состав анализируемой пробы		инертен по отношению к стали Х18Н10Т, фторопласту
Класс чистоты анализируемой жидкости (ГОСТ 17216)		от 4 до 17
Анализатор делит частицы примеси на группы, мкм	по ГОСТ 17216	(5-10), (10-25), (25-50), (50-100), более 100
	по NAS 1638	(5-15), (15-25), (25-50), (5-100), более 100
Относительная погрешность подсчета частиц, %, не более		± 3
Объем анализируемой единичной пробы, мл		10; 25; 50
Относительная погрешность объёма дозы, %, не более		± 2
Время установления рабочего режима, мин, не более		15
Напряжение питания при частоте от 49 до 51 Гц, В		от 187 до 242
Потребляемая мощность, В·А, не более		100
Температура, °С		от +10 до +35
Относительная влажность воздуха при +25 °С (без конденсации влаги при более низких температурах), %		45-75
Атмосферное давление, кПа		84-106,7
Габаритные размеры, мм		500×350×500
Масса, кг, не более		26
Полный средний срок службы, лет, не менее		10
Степень защиты по ГОСТ 14254 (МЭК 529-89)		IP40

Комплект поставки ГРАН-152.1

№	Наименование	Количество
1.	Гранулометрический анализатор ГРАН-152.1	1
2.	Документация	1
3.	Принтер - для ГРАН-152, ГРАН-152.1	1
4.	Контейнер с 6 пробоотборниками - для ГРАН-152, ГРАН-152.1	1
