ИКВ-01 — комплекс безразборного контроля высоковольтных выключателей

Описание товара

Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-01:

Комплекс ИКВ-01 предназначен для безразборного контроля всех типов высоковольтных выключателей (воздушных, элегазовых, вакуумных, масляных) на все классы напряжений от 10 до 1050 кВ.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-01:

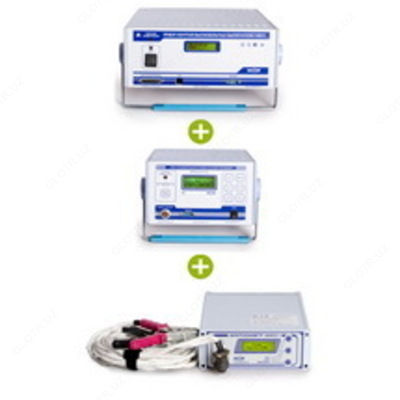

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:
- Универсальный прибор ПКВ/У3.0;
- Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
- Микроомметр МИКО-1.
Комплекс позволяет проводит:
- Проверку технического состояния выключателей советского, российского и зарубежного производства;
- Контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
- Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
- Измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
- Проверка работоспособности в простых операциях "В" и "О";
- Проверка работоспособности в сложных циклах;
- Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
- Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
- Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-01:

Параметр	Значения
Количество дискретных каналов контроля контактов, шт	20
Диапазон измерения временных интервалов, с	0,0004-8
Погрешность измерения временных интервалов, мс	0,1-0,3
Количество каналов инкрементных датчиков перемещения, шт	1
Количество каналов резистивных датчиков ПКВ/У3.1	2
Количество каналов резистивных датчиков ПКВ/У3.0	12
Диапазоны изменения сопротивления резистивных датчиков, Ом	0-160; 0-2500
Диапазон измерения скорости, м/с	0,002-20
Погрешность измерения скорости, %	<4
Диапазон измерения хода, мм	0-900
Погрешность измерения хода с инкрементным датчиком, мм	± 1
Количество каналов измерения тока шунтами и с помощью токовых клещей, шт	2
Диапазон измерения тока встроенными шунтами (амплитудное значение), А	± 50
Диапазон измерения напряжения (амплитудное значение), В	± 350
Диапазон измеряемых сопротивлений Rх, мкОм	0 ÷ 20000
Предел абсолютной основной погрешности измерения, мкОм	±(1+0,01*Rх)
Диапазон входного напряжения ПКВ-35, В	90-300
Диапазон выходного напряжения ПКВ-35, В	40÷ (Uвх-15)
Дискретность задания выходного напряжения ПКВ-35, В	1
Погрешность измерения входного и выходного напряжений ПКВ-35, %	1
Пределы задания длительности импульсов включения/отключения ПКВ-35, с	0-1,99
Вес, кг	19,5
