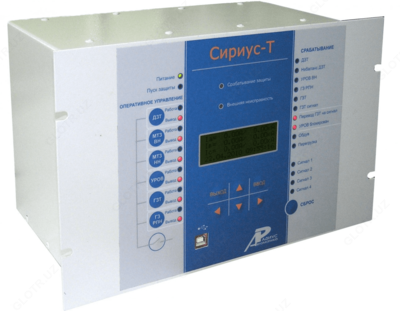

Описание микропроцессорного устройства основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита) Сириус-Т:
Устройство микропроцессорной защиты Сириус-Т, предназначено для выполнения функций основной защиты двухобмоточного (в том числе с расщепленной обмоткой) трансформатора с высшим напряжением 35-220 кВ. Также возможно использование в качестве дифференциальной защиты реактора или мощного синхронного двигателя. Содержит подменную МТЗ ВН и МТЗ НН с внешним комбинированным пуском напряжения. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.
Функции защиты микропроцессорного устройства основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита) Сириус-Т:
- Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания).
- Цифровое выравнивание величины и фазы токов плечей дифференциальной защиты.
- Автоматическая компенсация токов небаланса в дифференциальной цепи, вносимых работой РПН.
- Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
- Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью оперативной кнопки управления на лицевой панели, либо с помощью дискретного входа.
- Ненаправленная двухступенчатая МТЗ высшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Предусмотрен автоматический ввод ускорения при включении выключателя ВН. Имеется возможность блокировки МТЗ ВН по содержанию второй гармоники для отстройки от бросков тока намагничивания.
- Внутренняя цифровая сборка токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступеней МТЗ ВН.
- Одна ступень ненаправленной МТЗ низшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Действие на отдельное реле и на общие реле отключения с разными временами. Предусмотрен автоматический ввод ускорения при включении выключателя НН. Имеется возможность блокировки МТЗ НН по содержанию второй гармоники для отстройки от бросков тока намагничивания при подаче напряжения со стороны НН.
- Защита от перегрузки с действием на сигнализацию.
Функции автоматики и сигнализации микропроцессорного устройства основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита) Сириус-Т:
- Логика устройства резервирования при отказе выключателя стороны ВН (УРОВ ВН). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- С автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- С дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
- Для трансформаторов с высшим напряжением 35 кВ предусмотрен вариант упрощен-ного выполнения схемы УРОВ (без внешнего пуска схемы УРОВ, без дублированного пуска).
- Входы отключения, предназначенные для подключения внешних защит. Реализованы контроль входов по току сторон ВН и НН, пуск схемы УРОВ от данных сигналов.
- Управление схемой обдува по двум критериям – ток нагрузки и сигналы от датчиков температуры. Алгоритм обеспечивает управление многоступенчатым обдувом.
- Контроль состояния трансформатора по ряду входных дискретных сигналов.
- Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
Дополнительные сервисные функции микропроцессорного устройства основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита) Сириус-Т:
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Регистратор событий.
- Оперативный ввод или вывод некоторых функций с помощью кнопок оперативного управления на передней панели устройства вместо традиционных накладок.
- Регистрация и отображение большинства электрических параметров системы.
- Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы).
- Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы.
- Возможность работы реле сигнализации «Сигнализация» в непрерывном или импульсном режиме работы.
- Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП и локального доступа к устройству через компьютер.
- Возможность встраивания устройства в систему единого точного времени подстанции или станции.
Эксплуатационные возможности микропроцессорного устройства основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита) Сириус-Т:
- Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- Ввод и хранение уставок защит и автоматики;
- Передачу параметров аварии, ввод и изменение уставок по линии связи;
- Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
