Сириус-ТН — устройство микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР)

Описание товара

Описание устройства микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР) Сириус-ТН:

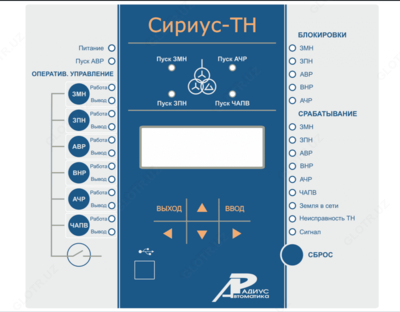

Устройство Сириус-ТН предназначено для контроля трансформаторов напряжения, а также для выполнения функций релейной защиты и автоматики подстанций.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции защиты, выполняемые устройством микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР) Сириус-ТН:

Трехступенчатая защита минимального напряжения (ЗМН) с контролем трех линейных напряжений;
Защита от повышения напряжения (ЗПН) с контролем трех линейных напряжений с возможностью обратного включения после понижения напряжения;
Защита от однофазных замыканий на землю (ОЗЗ) по напряжению нулевой последовательности;
Защита от повышения частоты;
Выдача сигнала разрешения для комбинированного пуска МТЗ других присоединений.

Функции автоматики устройства микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР) Сириус-ТН:

Контроль трансформатора напряжения;
Трехступенчатая автоматическая частотная разгрузка (АЧР);
Частотное автоматическое повторное включение (ЧАПВ);
Формирование сигнала пуска АВР;
Формирование сигналов восстановления схемы нормального режима после АВР (ВНР).

Дополнительные сервисные функции устройства микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР) Сириус-ТН:

Фиксация напряжения и частоты в момент аварии;
Измерение времени срабатывания защиты;
Встроенные часы-календарь;
Возможность встраивания устройства в систему единого точного времени станции или подстанции;
Измерение текущих фазных и линейных напряжений;
Измерение текущей частоты подводимого напряжения;
Дополнительные реле и светодиод с функцией, задаваемой пользователем;
Цифровой осциллограф;
Регистратор событий.

Общие функции платформы Сириус-2:

Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
Ввод и хранение уставок защит и автоматики;
Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
Определение места повреждения линии (для воздушных линий);
Передачу параметров аварии, ввод и изменение уставок по линии связи;
Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

При снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
При подаче напряжения оперативного постоянного тока обратной полярности;
При замыкании на землю цепей оперативного тока.

Исполнение устройства микропроцессорной защиты и автоматики (контроль трансформатора напряжения с функцией АЧР, ЗМН, АВР) Сириус-ТН:

Устройство Сириус-ТН доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-ТН-С-nnnB-ss», где

nnnB – исполнение устройства по напряжению оперативного тока:
24В – напряжения питания 24 В постоянного тока;
48В – напряжения питания 48 В постоянного тока;
110В – напряжения питания 110 В постоянного тока;
220В – напряжения питания 220В переменного (50 Гц), выпрямленного или постоянного тока;
220В DC - напряжение питания 220В постоянного тока с импульсом режекции.

ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И3 – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), один интерфейс Ethernet с разъемом RJ45 (Modbus TCP);
И4-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP);
И5-TX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX - один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, HSR, PRP, Modbus TCP).

При заказе моделей с интерфейсами И5-FX/TX в наименовании модели указывается индекс -02: Сириус-ТН-02-…-И5-…, который обозначает модернизированную версию прибора, предназначенную для установки интерфейсов данного типа.

Пример записи обозначения устройства «Сириус-ТН» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-ТН-220В-И1».
