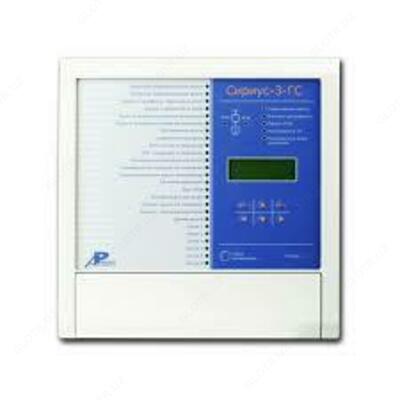

Сириус-3-ГС — микропроцессорное устройство защиты статорных цепей генераторов малой и средней мощности

Описание микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

Микропроцессорное устройство защиты Сириус-3-ГС предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство может также применяться как составная часть защиты блока генератор-трансформатор.

Функции защиты микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

• продольная дифференциальная защита (ANSI 87G);
• поперечная дифференциальная защита;
• защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками (ANSI 64G/67N);
• защита от двойных замыканий на землю;
• МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению) (ANSI 50/51);
• защита от симметричных перегрузок (ANSI 49G);
• МТЗ с коррекцией по напряжению (ANSI 50V/51V);
• защита от асинхронного режима с потерей возбуждения (ANSI 40);
• защита от асинхронного режима без потери возбуждения (ANSI 78);
• защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал) (ANSI 46);
• защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ - защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X) (ANSI 21);
• дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X) (ANSI 21);
• логическая защита шин;
• тепловая защита (ANSI 49RMS);
• защита максимального напряжения (ANSI 59);
• защита минимального напряжения (ЗМН) (ANSI 27);
• защита генератора от снижения частоты (ANSI 81U);
• защита от повышения частоты (ЗПЧ) (ANSI 81H);
• защита от обратной мощности (ANSI 32P).

Функции автоматики микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

• операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
• исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием;
• блокировка при неисправностях в цепях напряжения (БНН);
• формирование сигнала УРОВ при отказах своего выключателя;
• исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.

Дополнительные сервисные функции микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

• определение вида повреждения; фиксация токов и напряжений в момент аварии;
• измерение времени срабатывания защиты и отключения выключателя;
• два набора уставок;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов, напряжений, мощности;
• дополнительные реле и светодиоды с функцией, программируемой пользователем;
• технический учет активной и реактивной электроэнергии;
• цифровой осциллограф;
• регистратор событий;
• три независимых интерфейса линии связи.
