Орион-ДН — делитель напряжения
Описание товара
-
Назначение делителя напряжения Орион-ДН:
Делитель напряжения Орион-ДН предназначен для обеспечения согласования уровней напряжения, поступающего с трансформатора собственных нужд (ТСН) подстанции, с входным диапазоном напряжений микропроцессорного устройства защиты Сириус-2-В.
Делитель напряжения Орион-ДН может применяться для реализации автоматического восстановления нормального режима работы после АВР при появлении напряжения вновь до места установки вводного выключателя.
Входные и выходные цепи могут быть собраны как в "звезду", так и в "треугольник". Все клеммы Делителя напряжения изолированы от корпуса.
Функционирование делителя напряжения Орион-ДН:
Делитель напряжения представляет собой резистивный делитель напряжения.
Входные напряжения на него могут подаваться от ТСН с номинальным фазным напряжением 220 В (линейное 380 В) или 127 В (линейное 220 В). На выходе формируются линейные напряжения 100 В, необходимые для правильного функционирования терминалов серии "Сириус-2". Максимальный потребляемый ток по каждой фазе по любому входу не превышает 30 мА.
-
Технические характеристики делителя напряжения Орион-ДН:
Параметр Значения Номинальные входные напряжения (фазные) 220 В (127 В) Номинальный входной ток каждой фазы 30 мА Номинальные выходные напряжения (линейные) 100 В Рабочий диапазон температур от -40 до +55 оС -
Комплект поставки Орион-ДН
№ Наименование Количество 1. Делитель напряжения Орион-ДН 1 2. Руководство по эксплуатации, паспорт 1
Показать все
Скрыть
Отзывы
У данного товара пока нет отзывов. Станьте первым, кто поделится своим мнением и поможет другим сделать выбор
Спасибо за ваш отзыв!
Менеджер свяжется с вами в течение 30 минут для уточнения деталей, стоимости и условий доставки
Зарегистрированные пользователи могут отслеживать статус заказа в личном кабинете
С этим товаром смотрят
ДНВ-2И — делитель напряжения высоковольтный импульсный
10 сум
ДНВ-20И — делитель напряжения высоковольтный импульсный
10 сум
ДН-100э — делитель высокого напряжения 1-100 кВ (эталонный, 0,5%)
10 сум
ВДН-150кВ — делитель напряжения высоковольтный
10 сум

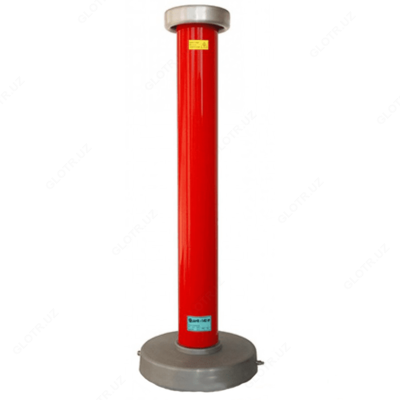

ДНВ-140И — делитель напряжения высоковольтный
10 сум
ДН-50 — делитель высокого напряжения
10 сум
ДН-50э — делитель напряжения
10 сум

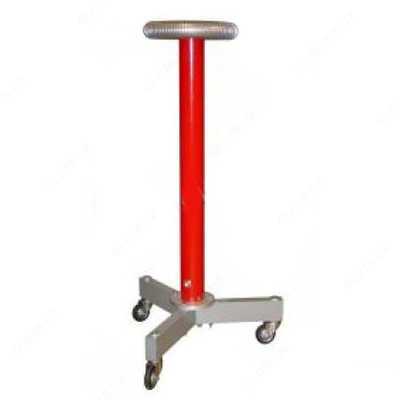

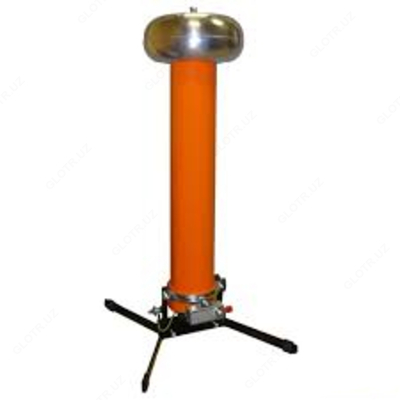

ДН-100 — делитель высокого напряжения 1-100 кВ (рабочий, 1%)
