УС — устройство сопряжения с локальной приборной сетью

Описание товара

Назначение Устройства сопряжения "УС":

Устройство сопряжения компьютера с локальной приборной сетью УС предназначено для организации двусторонней связи между персональным компьютером или необслуживаемым локальным сервером и группой интеллектуальных устройств, имеющих интерфейс локальной приборной сети "Старт".

Устройство подключается к свободному последовательному порту компьютера по интерфейсу RS-232C и обеспечивает подключение до 50 устройств типа ИМФ-3С, "Сириус" и других, имеющих соответствующий интерфейс связи. Предусмотрена полная гальваническая развязка между цепями, связанными с компьютером, и токовой петлей связи.

Функциональные особенности Устройства сопряжения "УС":

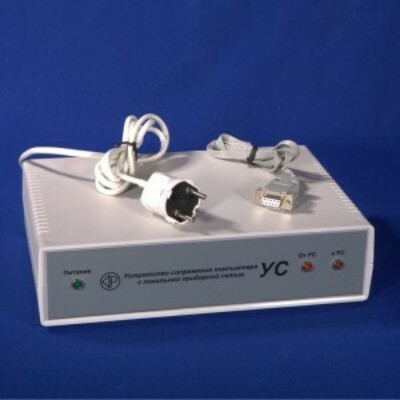

- Устройство выполнено в виде настольного блока, на передней панели которого установлены индикатор включения питания и два светодиода индикации приема и передачи информации по линии связи. На задней панели установлены: шнур питания, предохранитель, выключатель питания, кабель для подключения к компьютеру и 4 разъема для подключения токовых петель.
- Применение многолучевой схемы токовой петли позволяет удобнее проложить локальную сеть на энергообъекте, а также увеличить общую максимальную длину соединительного кабеля и число абонентов.
- Питание устройства возможно как от переменного, так и от постоянного тока напряжением 220 В, что важно при размещении его на подстанциях с постоянным оперативным током.
- Поставка устройства может осуществляться совместно с требуемым числом ответных частей разъемов линии связи для подключения к имеющимся у потребителя устройствам.

Технические характеристики Устройства сопряжения "УС":

Параметр	Значения
Тип интерфейса компьютера	RS-232C
Количество независимых лучей токовой петли	4
Максимальное количество абонентов на одном луче	20
Общее максимальное число подключенных абонентов	50
Количество проводов в каждом луче	3
Максимальная скорость передачи информации	19200 бод.
Максимальная суммарная длина каждого луча при скорости 9600 бод.	500 м
Напряжение питания устройства	220 В
Потребляемая устройством мощность	10 Вт
Рабочий диапазон температур	от -20 до +45 ^оС

Комплект поставки УС

№	Наименование	Количество
1.	Устройство сопряжения УС	1
2.	Техническое описание, инструкция по эксплуатации, паспорт	1
3.	Ответные части разъемов линии связи (вилка DB-9M)	4
4.	Инструкция по эксплуатации программного обеспечения	1
5.	Диск с программным обеспечением "Старт"	1
