Описание микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

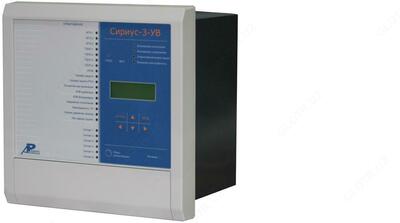

Устройство микропроцессорной защиты Сириус-3-УВ предназначено для выполнения функций управления, автоматики и сигнализа- ции высоковольтного выключателя 110-220 кВ с трехфазным управлением в сетях с эффективнозаземленной нейтралью, а также для выполнения функций резервных защит силового трансформатора или подменных защит воздушной линии. Содержит ступенчатые защиты относительной селективности и функции автоматики.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:
Функции защиты, выполняемые микропроцессорным устройством управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:
- Трехступенчатая направленная максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3). Любая из ступеней МТЗ может иметь комбинированный пуск по напряжению по дискретному разрешающему сигналу или от собственных цепей напряжения. Предусмотрена блокировка по содержанию второй гармоники в фазном токе для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансфоматора. Для направленных ступеней МТЗ предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН), а также вывод направленности при включении выключателя (опробовании);
- Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3 и ТЗНП- 4). Предусмотрена блокировка по содержанию второй гармоники в токе нулевой после- довательности для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН).
- Автоматический ввод ускорения одной из ступеней МТЗ и ТЗНП при любом включении выключателя;
- Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по отношению токов обратной и прямой последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
- Специальные дискретные входы для подключения сигналов газовой защиты трансформатора и газовой защиты РПН;
- Защита минимального напряжения (ЗМН) с действием на отключение «своего» выключателя, либо на отдельное программируемое реле;
- Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное реле;
- Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение выключателя или на отдельное реле.
Функции автоматики, выполняемые микропроцессорным устройством управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:
- Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения. В состав АУВ входят следующие функции:
- операции отключения и включения выключателя по внешним командам. Защита от многократного включения выключателя;
- контроль целостности цепей электромагнитов управления (ЭМУ);
- контроль состояния выключателя по ряду входных дискретных сигналов;
- защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле;
- защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно. Защита применяется при использовании выключателя с пофазным приводом;
- двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе. Срабатывает при появлении на соответствующих дискретных входах сигнала о снижении давления. Действует на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит;
- Трехфазное автоматическое повторное включение выключателя (одно- или двукратное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на линии, наличия или отсутствия напряжения на шинах, с контролем синхронизма);
- Логика устройства резервирования отказов выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит);
- Для выявления повреждений в цепях напряжения используется специальная блокировка при неисправностях в цепях напряжения (БНН). Блокировка действует на логику работы защит и на сигнализацию. БНН использует следующие критерии:
- сравнение напряжения двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник (основной критерий, действует без выдержки времени);
- контроль отключения автомата ТН (по дискретному входу «Автомат ТН», действует без выдержки времени);
- контроль просадки хотя бы одного из междуфазных напряжений (Uконтр, В, действует через 10 с);
- контроль нарушения симметрии вторичного напряжения (появление напряжения U2, действует через 10 с). Предусмотрен вывод основного критерия контроля БНН с помощью уставки в случаях, когда напряжения «разомкнутого треугольника» не подведены к устройству или данный критерий контроля не требуется;
- блокировка снимается автоматически после исчезновения неисправности.
- Контроль исправности цепей линейного трансформатора напряжения (или шкафа отбора напряжения (ШОН)).
- Четыре дискретных отключающих входа («Внешнее отключение 1 (2,3,4)»), предназначенные для подключения внешних защит. Реализован контроль входов по току, пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.
