Сириус-ЖД-ДПР — микропроцессорное устройство защиты фидера «два провода-рельс» электрифицированных железных дорог

Описание товара

Описание:

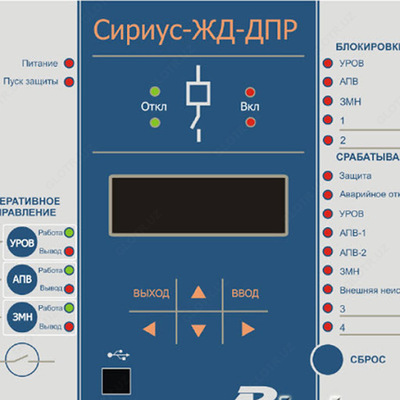

Микропроцессорное устройство защиты «Сириус-ЖД-ДПР» предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера тяговых подстанций «два провода-рельс» электрифицированных железных дорог переменного тока напряжением 27,5 кВ.

Особенности:

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий;
дуговая защита (ДгЗ);
защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) по току обратной последовательности;
защита минимального напряжения (ЗМН);
логическая защита шин (ЛЗШ);
двукратное автоматическое повторное включение (АПВ);
резервирование при отказе выключателя (УРОВ);
управление ВВ и ЛР.

Устройство обеспечивает выполнение следующих функций сигнализации:

сигнализация пуска и срабатывания защит и автоматики;
аварийная сигнализация (например, сигнал «Аварийное отключение»);
предупредительная сигнализация («Сигнал»).

Устройство обеспечивает следующие эксплуатационные возможности:

выполнение функций защит, автоматики, управления и сигнализации;
местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
дистанционное переключение наборов уставок;
сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
регистрацию и хранение осциллограмм;
подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
контроль и индикацию положения выключателя ввода (ВВ) и линейного разъединителя (ЛР), а также исправности их цепей управления, диагностика ВВ и ЛР;
измерение текущих значений электрических параметров защищаемого объекта;
определение вида аварии;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;
технический учет активной и реактивной электроэнергии по каждой фазе.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.

Устройство не срабатывает ложно и не повреждается:

при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
при подаче напряжения постоянного и выпрямленного тока обратной полярности;
при замыкании на землю цепей оперативного тока.
