ЭА2230 — микроамперметр щитовой аналоговый постоянного тока

Описание товара

Назначение микроамперметра ЭА2230:

Микроамперметры ЭА2230 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

Описание микроамперметра ЭА2230:

Микроамперметры ЭА2230 – приборы магнитоэлектрической системы с креплением подвижной части на растяжках. Рабочее положение горизонтальное или вертикальное.

Пример заказа микроамперметра ЭА2230:

По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

Пример записи при заказе и в технической документации другой продукции:
«Микроамперметр ЭА2230, 0-50 мкА, ТУ 4223-001-05798310-99»;
без заливки герметиком:
«Микроамперметр ЭА2230А, 0-50 мкА, ТУ 4223-001-05798310-99";
со специальной шкалой:
«Микроамперметр ЭА2230.Х, ТУ 4223-001-05798310-99»,
где Х – исполнение по конструкторской документации.

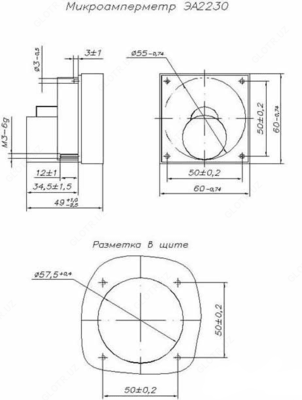

Габаритный чертеж микроамперметра ЭА2230:

Технические характеристики микроамперметра ЭА2230:

Диапазоны измерения, мкА	Внутреннее сопротивление Ом, не более	Класс точности
0-50	3000	2,5
0-100	900	2,5
0-150	900	2,5
0-200	900	2,5
0-300	500	2,5
0-500	500	2,5
0-1000	200	2,5
20-0-20	5000	2,5
25-0-25	3000	2,5
50-0-50	3000	1,5
100-0-100	900	1,5
200-0-200	900	1,5
300-0-300	500	1,5
500-0-500	200	1,5
1000-0-1000	100	1,5
Рабочие условия применения
Температура окружающего воздуха		от минус 50 до +60°С
Относительная влажность воздуха		95 % при температуре 35 °C
Масса		0,15 кг
Габаритные размеры		60х60х50 мм

Комплект поставки ЭА2230

№	Наименование	Количество
1.	Микроамперметр щитовой аналоговый постоянного тока ЭА2230	1
2.	Гайка М3	4
3.	Шайба 3	2
4.	Паспорт	2
5.	Руководство по эксплуатации*	1
