ЭА2239 — амперметр щитовой аналоговый постоянного тока

Описание товара

Назначение амперметра ЭА2239:

Микроамперметры, миллиамперметры ЭА2239 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

Описание амперметра ЭА2239:

Микро-, миллиамперметры ЭА2239 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное или вертикальное.

Пример заказа амперметра ЭА2239:

По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

Пример записи при заказе и в технической документации другой продукции:
«Миллиамперметр ЭА2239, 0-5 мА, ТУ 4223-001-05798310-99»;
без заливки герметиком:
«Микроамперметр ЭА2239А, 0-100 мкА, ТУ 4223-001-05798310-99";
со специальной шкалой:
«Микроамперметр ЭА2239.Х, ТУ 4223-001-05798310-99»,
где Х – исполнение по конструкторской документации.

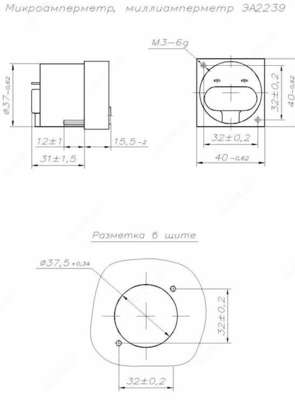

Габаритный чертеж амперметра ЭА2239:

Технические характеристики амперметра ЭА2239:

Диапазоны измерения		Внутреннее сопротивление	Класс точности
мкА	мА	Ом, не более	Класс точности
0-100		900	4,0
0-200		900	2,5 или 4,0
0-500		150	2,5 или 4,0
50-0-50		2500	4,0
	0-1	150	2,5 или 4,0
	1-0-1	150	2,5 или 4,0
	0-5	50	2,5 или 4,0
	5-0-5	20	2,5
	0-10	20	2,5
	0-50	5	2,5 или 4,0
	50-0-50	2	2,5
	0-100	2	2,5 или 4,0
	100-0-100	2	2,5
Рабочие условия применения
Температура окружающего воздуха		от минус 50 до +60°С
Относительная влажность воздуха		95 % при температуре 35 °C
Масса		0,065 кг
Габаритные размеры		40х40х48 мм
