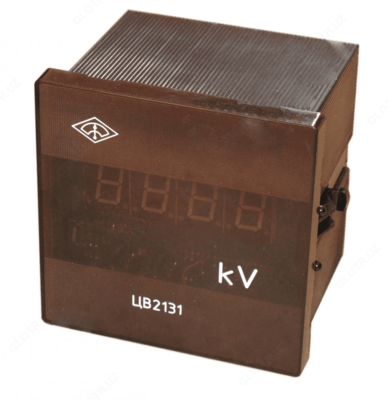

ЦВ2131 — вольтметр цифровой щитовой

Описание товара

Назначение щитового вольтметра ЦВ2131:
- для измерения постоянных напряжений и токов;
- для измерения действующих значений напряжений и токов переменного тока;
- индикации результата измерения.
Описание щитового вольтметра ЦВ2131:

Приборы щитовые по габаритным, присоединительным и установочным размерам аналогичны широко распространенным приборам М381, М377, Э365, Э377, ЭА0702, ЭВ0702 и др. (габарит по наличнику 120х120 мм, вырез в щите 112х112 мм). Они могут применяться для прямой замены стрелочных щитовых приборов.
При этом приборы отличаются от стрелочных приборов высокой дальностью отсчета показаний, высокой точностью измерения и высокой чувствительностью (разрешающей способностью).
Кроме того, амперметры и вольтметры, работающие от внешнего трансформатора тока (5 А) или трансформатора напряжения (100 В), отличаются весьма малым энергопотреблением от входной цепи, т.е. они практически не нагружают внешний измерительный трансформатор.

Пример заказа щитового вольтметра ЦВ2131:
- вольтметр переменног тока для измерений с использованием внешнего трансформатора напряжения со значением первичного напряжения 220 кВ, вторичного напряжения 100 В:
  «Вольтметр ЦВ2131 АС- (220 кВ/100 В) ТУ4221-039 -71064713-2007»;
- вольтметра постоянного тока с номинальным значением измеряемого входного сигнала 200 мВ:
  «Вольтметр ЦВ2131 DС 200 мВ ТУ 4221-039-71064713-2007».

Технические характеристики щитового вольтметра ЦВ2131:

Общие характеристики
Параметр	Значение
Максимальное показание приборов	1999
Габаритные размеры	120 х120 х 100 мм
Установочные размеры	112 х 112 мм
Масса	0,5 кг
Рабочие условия применения
Температура окружающего воздуха	от 5 до 50 °С;
Влажность	до 90 % при температуре 25 °С.

Характеристики модификацй
Наименование	Способ включения	Условное обозначение прибора	Хн	Rвх, МОм, не менее (ΔU, мВ, не более)	Цена единицы младшего разряда
Милли-вольтметр	Непосредственно	ЦВ2131 DC	200 мВ	10 МОм	0,1 мВ
Вольтметр	Непосредственно	ЦВ2131 DC	2 В	10 МОм	0,001 В
Вольтметр	Непосредственно	ЦВ2131 DC	20 В	1 МОм	0,01 В
Вольтметр	Непосредственно	ЦВ2131 DC	200 В	1 МОм	0,1 В
Вольтметр	Непосредственно	ЦВ2131 AC	20 В	0,1 МОм	0,01 В
Вольтметр	Непосредственно	ЦВ2131 AC	200 В	1 МОм	0,1 В
Кило-вольтметр	С внешним трансформатором 100 В	ЦВ2131 AC	по заказу	1 МОм
* - будет уточнено на испытаниях Хн - номинальное значение измеряемого входного сигнала; Rвх - входное сопротивление; ΔU - падение напряжения;

Комплект поставки ЦВ2131

№ Наименование Количество

1. Вольтметр цифровой щитовой ЦВ2131 1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
