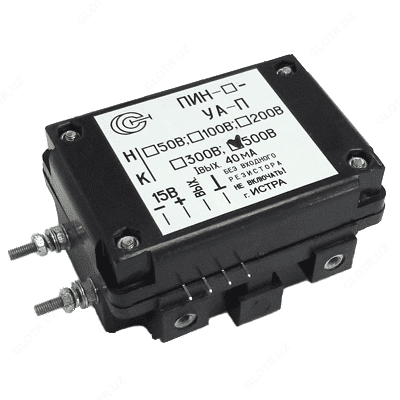

ПИТ-_-УА-П — преобразователь измерительный малых токов

Описание товара

Назначение преобразователя измерительного малых токов ПИТ-_-УА-П:

Преобразователи измерительные малых токов серии ПИТ-_-УА-П предназначены для преобразования постоянного, переменного и импульсных токов небольшой величины с гальванической развязкой входной цепи цепей контроля.

Измерительные преобразователи серии ПИТ-_-УА-П выпускаются с разным диапазоном измеряемых токов:
- ПИТ-0,01-УА-П - преобразователь измерительный малых токов 0...0,01 А;
- ПИТ-0,02-УА-П - преобразователь измерительный малых токов 0...0,02 А;
- ПИТ-0,04-УА-П - преобразователь измерительный малых токов 0...0,04 А;
- ПИТ-0,1-УА-П - преобразователь измерительный малых токов 0...0,1 А;
- ПИТ-0,4-УА-П - преобразователь измерительный малых токов 0...0,4 А.
Основные преимущества преобразователя измерительного малых токов ПИТ-_-УА-П:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.

Технические характеристики преобразователя измерительного малых токов ПИТ-_-УА-П:

Параметр	Значение
Параметр	ПИТ-0,01-УА-П	ПИТ-0,02-УА-П	ПИТ-0,04-УА-П	ПИТ-0,1-УА-П	ПИТ-0,4-УА-П
Диапазон измеряемых токов, А	0...0,01	0...0,02	0...0,04	0...0,1	0...0,4
Выходной сигнал при номинальном измеряемом токе, мА *	40	80	10	25	20
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	1
Полоса пропускания, Гц	0-4000
Напряжение питания,	±15 (±5 %)
Диаметр отверстия под токовую шину, мм	в разрыв цепи
Габаритные размеры, мм	73,5х52,5х39
Масса, г	100

По требованию заказчика возможно:
* - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS.

Комплект поставки ПИТ-_-УА-П

№	Наименование	Количество
1	Преобразователь измерительный малых токов ПИТ-_-УА-П в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
