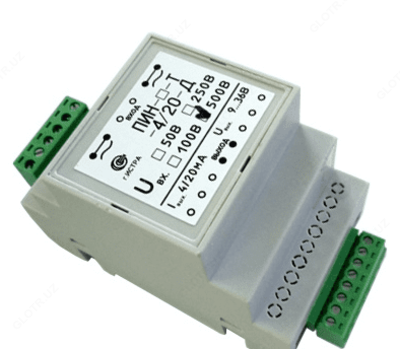

ПИН-_-Т-4/20-Д — преобразователь измерительный переменного напряжения

Описание товара

Назначение преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

Преобразователи измерительные серии ПИН-_-Т-4/20-Д предназначены для преобразования напряжения переменного тока с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.

Измерительные преобразователи ПИН-_-Т-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...50 В;
- ПИН-100-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...100 В;
- ПИН-250-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...250 В;
- ПИН-500-Т-4/20-Д - преобразователь измерительный переменного напряжения 0...500 В.
Основные преимущества преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- способ преобразования входного сигнала True-RMS;
- возможность монтажа на печатную плату;
- минимальные габариты.

Технические характеристики преобразователя измерительного переменного напряжения ПИН-_-Т-4/20-Д:

Параметр	Значение
	ПИН-50-Т-4/20-Д	ПИН-100-Т-4/20-Д	ПИН-250-Т-4/20-Д	ПИН-500-Т-4/20-Д
Диапазон измеряемых напряжений, В	0...50	0...100	0...250	0...500
Допустимая перегрузка по измеряемому напряжению, разы	1,3
Входной номинальный ток, Iном, мА	1
Диапазон измеряемых температур, °С *	0...+70
АЧХ в пределах 1%, не более, кГц	0,02...10
Основная погрешность измерения для частоты 50 Гц не более, %	0,5
Нелинейность выходной характеристики, не более, %	0,3
Выходной сигнал датчика, мА	4/20
Пробивное напряжение вход-выход, кВ	1
Напряжение питания, В	9...36
Габаритные размеры, мм	65х90х52
Масса, г	210

По требованию заказчика возможно:
* - возможно расширение температурного диапазона до -40...+70.

Комплект поставки ПИН-_-Т-4/20-Д

№	Наименование	Количество
1	Преобразователь измерительный переменного напряжения ПИН-_-Т-4/20-Д в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
