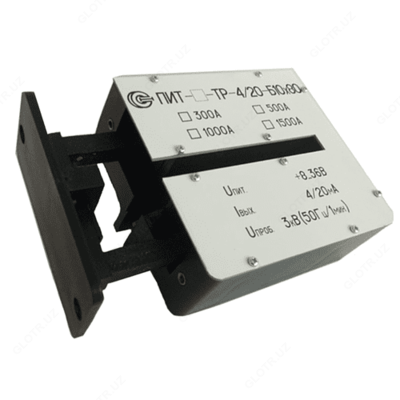

ПИТ-_-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока
Описание товара
-
Назначение разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б10х80:
Измерительные преобразователи серии ПИТ-_-ТР-4/20-Б10х80 предназначены для бесконтактного измерения переменных токов без разрыва цепи
Разъемные измерительные преобразователи тока ПИТ-_-ТР-4/20-Б10х80 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300А до 1500А.
- ПИТ-300-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...300 А;
- ПИТ-500-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...500 А;
- ПИТ-1000-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...1000 А;
- ПИТ-1500-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...1500 А.
Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.
-
Технические характеристики разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б10х80:
Параметр Значение ПИТ-300-ТР-4/20-Б10х80 ПИТ-500-ТР-4/20-Б10х80 ПИТ-1000-ТР-4/20-Б10х80 ПИТ-1500-ТР-4/20-Б10х80 Диапазон измеряемых токов, А 300 500 1000 1500 Полоса пропускания, Гц 40...65 Допустимая перегрузка по измеряемому току, разы 1,5 Выходной сигнал датчика, мА 4/20 Основная погрешность измерения для частоты 50 Гц не более,% 1,5 Напряжение питания, В +8...+36 Ток потребления по цепи питания, не более, мА 30 Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3 Диаметр отверстия под токовую шину, мм прямоугольное отверстие 10х80 Габаритные размеры, мм 131х106х66 -
Комплект поставки ПИТ-_-ТР-4/20-Б10х80
№ Наименование Количество 1 Разъемный преобразователь измерительный переменного тока ПИТ-_-ТР-4/20-Б10х80 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1
Показать все
Скрыть
Отзывы
У данного товара пока нет отзывов. Станьте первым, кто поделится своим мнением и поможет другим сделать выбор.
Спасибо за ваш отзыв!
Менеджер свяжется с вами в течение 30 минут для уточнения деталей, стоимости и условий доставки.
Зарегистрированные пользователи могут отслеживать статус заказа в личном кабинете.
С этим товаром смотрят
6517B/E — электрометр
497 639 064 сум
6237 DLRO — цифровой измеритель сопротивления - микроомметр
10 сум
C.A 6471 — измеритель сопротивления заземления
10 сум
М2042 — микроампервольтметр
10 сум

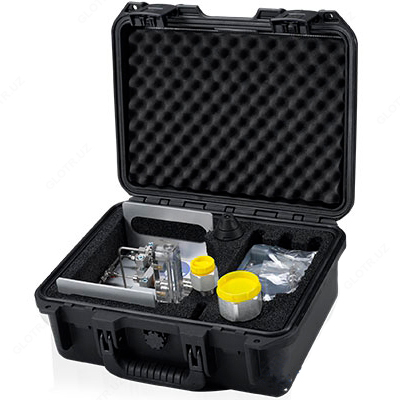

DILO 3-032-R003 прибор для определения продуктов распада элегаза
10 сум
CH3020/2-4-24 — преобразователь измерительный многофункциональный
5 585 112 сум
CENTER 500 — измеритель температуры и влажности
10 сум

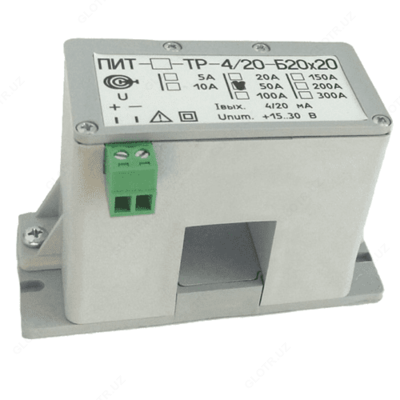

ПИТ-_-ТР-4/20-Б20х20 — разъемный преобразователь измерительный переменного тока
0 сум
АКИП-6303-24 — измеритель сопротивления с опцией 24-канального сканера
64 643 592 сум
ПИТ-_-УА-П — преобразователь измерительный малых токов
10 сум
ЭД-10ИТО — динамометр измерения усилий в оттяжках
10 сум

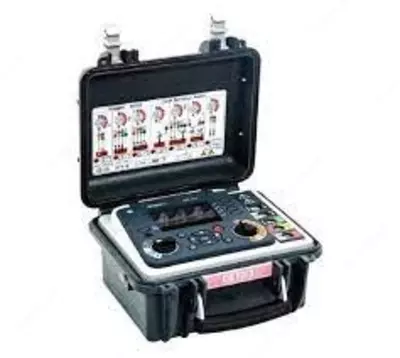

DET2/3 50M KIT — измеритель сопротивления заземления (c комплектом штырей и испытательных кабелей 50 м)
