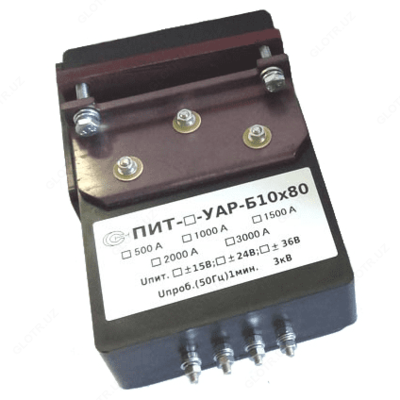

ПИТ-_-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока
Описание товара
-
Назначение разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:
Измерительные преобразователи тока серии ПИТ-_-УАР-Б10х80 являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.
Преобразователи состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.
Измерительные преобразователи серии ПИТ-_-УАР-Б10х80 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-1000-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...1000 А;
- ПИТ-1500-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...1500 А;
- ПИТ-3000-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...3000 А.
Основные преимущества разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:
- магнитопровод не насыщен;
- разъемный усиленный корпус;
- отверстие под плоскую токовую шину.
-
Технические характеристики разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:
Параметр Значение ПИТ-1000-УАР-Б10х80 ПИТ-1500-УАР-Б10х80 ПИТ-3000-УАР-Б10х80 Диапазон измеряемых токов, А 0...1000 0...1500 0...3000 Допустимая перегрузка по измеряемому току, разы 1,5 Диапазон рабочих температур,°С -20...+70 Основная приведенная погрешность, не более, % 2,5 Выходной сигнал при номинальном измеряемом токе, мА 200 300 1000 Полоса пропускания, Гц 0-50000 Нелинейность выходной характеристики, не более, % 0,1 Коэффициент передачи 1:5000 1:3000 Напряжение питания, ±18 ... ±24 ±24 ... ±36 Диаметр отверстия под токовую шину, мм прямоугольное отв. 10х80 Габаритные размеры, мм 194х118х82 Масса, г 700 900 -
Комплект поставки ПИТ-_-УАР-Б10х80
№ Наименование Количество 1 Разъемный измерительный преобразователь постоянного и переменного тока ПИТ-_-УАР-Б10х80 в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1
