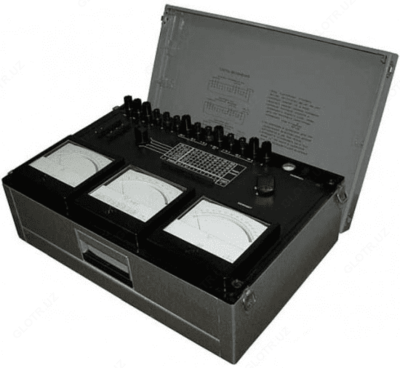

К505 — измерительный комплект

Описание товара

Назначение комплекта измерительного К505:
Комплект измерительный К505 переносной предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.

По точности встроенные в комплект измерительные приборы соответствуют:

амперметр – классу точности 0,5:

вольтметр на диапазоне измерений с конечным значением 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5;

ваттметр при номинальном напряжении 15 V – классу точности 2,5, при номинальном напряжении 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5.

Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра указаны в табл.1.

Таблица 1

Прибор комплекта Конечное значение диапазона измерений Область частот (частота), Hz Примечание

нормальная(нормальное значение) рабочая

Амперметр 0,5 А
1,0 А
2,5 А
5 А
10 А 45—65 Св.65 до 500

15 A
50 А –

100 А
150 А
200 А
300 А
600 А 50 При использовании трансформатора тока УТТ-5М(класс точности — 0,2

Вольтметр 30 V 45-65

75 V Св. 65 до 400

100 V
300 V
450 V
600 V Св. 65 до 500

Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта указаны в табл.2. Номинальный коэффициент мощности ваттметра – 1.

Таблица 2

Номинальные токи, А Номинальные напряжения, V Область частот (частота), Hz Примечание

нормальная (нормальное значение) рабочая

От 0,5 до 10 30 45 – 65 –

75 Св. 65 до 400

От 15 до 600 Св. 65 до 500

От 15 до 600 От 30 до 600 50 – При использовании трансформатора тока УТТ-5М

Габаритные размеры комплекта не более 505 х 330 х 190 мм

Масса комплекта не превышает 15 кг

ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%
