HVA60TD — высоковольтная испытательная установка

Описание товара

Назначение высоковольтной испытательной установки HVA60TD
- Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
- Формирование и измерение высокого напряжения постоянного тока
- Измерения тангенса угла диэлектрических потерь
Принцип действия высоковольтной испытательной установки HVA60TD

Принцип действия высоковольтной испытательной установки HVA60TD основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA60TD может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA60TD может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA60TD
- Испытание прочности и разрушающий пробой изоляции кабелей
- Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях
Преимущества высоковольтной испытательной установки HVA60TD
- Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
- В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
- Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

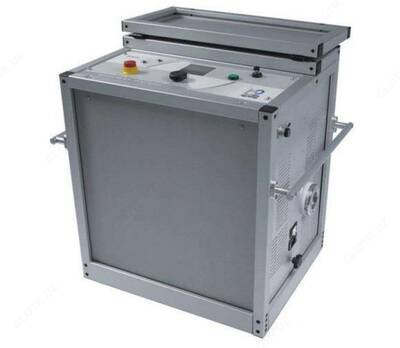

- Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
- Установка относится к ремонтируемым и восстанавливаемым изделиям
Особенности высоковольтной испытательной установки HVA60TD
- Выходная мощность: 1 µF, 0,1 Гц, 44 кВ (действ.)
- 0-60 кВ СНЧ AC, от 0,02 до 0.1 Гц , 0-60 кВ DC
- Цифровое измерение действующего значения тока и напряжения
- Автоматическое измерение сопротивления и емкости
- Функция осциллографа и определение пробоя
- измерения тангенса угла диэлектрических потерь
- Оптимизация частоты тестирования
- Поставляется в комплекте с программным обеспечением
- В комплекте набор тестовых проводов длиной 4,5м
- Размеры 430x360x520 мм / Вес 50 кг.

Технические харакетристики высоковольтной испытательной установки HVA60TD

Параметр	Значение
Диапазон установки/измерений амплитудного значения напряжения переменного тока	0 – 62 кВ
Диапазон установки/измерений среднеквадратического значения напряжения переменного тока	0 – 44 кВ
Диапазон установки/измерений напряжения постоянного тока	0 – 60 кВ
Диапазон установки/измерений амплитуды импульсов прямоугольной формы	0 – 60 кВ
Частота выходного напряжения	От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
Пределы допускаемой основной приведенной погрешности измерения напряжения*	± 1 %
Выходной ток	0 - 40 мA
Пределы допускаемой основной приведенной погрешности измерения силы тока*	± 1 %
Диапазон измерений тангенса угла диэлектрических потерь	1×10^-4 – 1
Погрешность измерения тангенса угла диэлектрических потерь	± 1×10^-4
Входное напряжение питания	110-240 В
Диапазон сопротивлений	0.1 MΩ ... 20 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении)	1.0 мкФ @ 0.1 Гц @ 44 кВ действ (Прим 3000 м кабель)
	2.0 мкФ @ 0.05 Гц @ 44 кВ действ (Прим 6000 м кабель)
	5.0 мкФ @ 0.02 Гц @ 44 кВ действ (Прим 15500 м кабель)
	10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
Измерительный блок	Цифровой ЖК дисплей для прямой индикации:
	Напряжение и ток (действующие значения и / или пиковые)
	Емкость
	Сопротивление
	Время
	Напряжение пробоя
	Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий	Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Номинальная частота напряжения сети питания	50/60 Гц
Память	50 ячеек памяти, энергонезависимая
Температура окружающего воздуха	от – 5 до + 45 °С
Относительная влажность воздуха	до 85 %
Компьютерный интерфейс	RS-232 кабель (ПО прилагается), USB флеш карта
Габаритные размеры (длина×ширина×высота)	450×340×520 мм
Масса	57 кг
