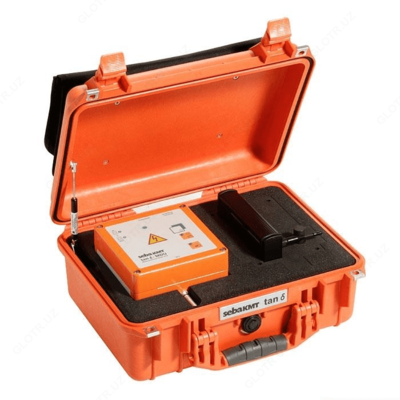

TAN D-S — дополнение (приставка) для измерений, автономное

Описание товара

Назначение измерительной приставки TAN D-S

Измерительная приставка TAN D-S позволяет осуществлять точное определение состояния кабеля. Интегральные эффекты старения, как напр. степень влажности или наличие водяных триингов могут быть распознаны и оценены, что делает приставку TAN D-S идеальным инструментом контроля состояния кабеля.

Системой TAN D-S достигается очень высокая степень точности измерений благодаря тому, что она измеряет прямо на высоковольтном потенциале и измерительная головка может быть очень близко расположена к испытуемому объекту.

Соединение между измерительным модулем и ноутбуком осуществляется посредством радиосвязи и достигает расстояния 75 м.

Программное обеспечение EasyGo упрощает управление системой и протоколирование результатов. Особенно здесь хотелось бы выделить установку последовательности действий, которая осуществляется просто и интуитивно.

Во время измерения форма напряжения и фактор потерь tan δ графически представляются в реальном времени, что позволяет своевременно распознать кабель с изоляцией в критическом состоянии и минимизировать испытательное напряжение.

Достоинства измерительной приставки TAN D-S
- Очень высокая точность измерений
- Опциональная коррекция тока утечки
- Программное обеспечение
- Высокая дальность радиосвязи
- Измерение на высоковольтном потенциале
- Потративная и легкая

Технические характеристики измерительной приставки TAN D-S

Параметр	Значение
Диапазон измерений tan δ
Диапазон измерений	1 x 10^-4 … 1 x 10⁰
Точность измерений	1 x 10^-4
Разрешение	1 x 10^-5
Частота	0,01 Гц … 10 Гц
Испытательная емкость	2 нФ … 3 мкФ, соответствует 10 м … 15 км кабеля с VPE-изоляцией
Диапазон измерений тока
Измерительный модуль (MDU)	1 мкA … 25 мA
Токосъемный модуль (TCU)	1 мкA … 1 мA
Сопротивление изоляции
Диапазон измерений	1 MΩ … 10 TΩ
Питание
Измерительный модуль/ токосъемный модуль	Питание от батарей
Блок зарядки	90 В … 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC
Продолжительность работы
Измерительный модуль (MDU)	16 ч (при работе с TCU)
Измерительный модуль (MDU)	32 ч (при работе без TCU)
Токосъемный модуль (TCU)	24 ч
Время зарядки	3,5 ч
Рабочая температура	-25 °C … +55 °C
Температура хранения	-40 °C … +70 °C
Вес
Система (MDU + TCU) с чемоданом, штативом, кабелями и принадлежностями	12,25 кг
Размеры
Чемодан для системы	400 x 170 x 330 мм

Комплект поставки TAN D-S

Наименование	Количество
Блок измерения	1
Зарядный чемодан	1
Штатив	1
Комплект кабелей	1
SW CD-ROM	1
Высоковольтный кабель 1м	1
Высоковольтный кабель 3м	1
