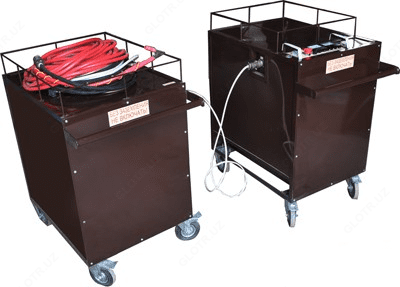

СВПА — стенд высоковольтный для прожига кабеля с генератором акустических ударных волн

Описание товара

Назначение стенда высоковольтного для прожига кабеля с генератором акустических ударных волн СВПА:

Стенд высоковольтный СВПА предназначен для:
- Прожига дефектной изоляции кабелей с последующим дожигом ее;
- Определения трассы кабельных линий;
- Топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
- Определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Технические характеристики стенда высоковольтного для прожига кабеля с генератором акустических ударных волн СВПА:

Параметр	Значение
Общие технические данные
Питание	Однофазная сеть переменного тока частотой 50 ± 2 Гц, напряжением 220 ± 20В
Потребляемый ток	не более 30 А
Масса оборудования	не более 300 кг
Обслуживающий персонал	2 оператора (не менее)
Модуль прожига БПР-25/8
Максимальное выходное напряжение в режиме холостого хода	20 кВ
Минимальное выходное напряжение в режиме холостого хода	1 кВ
Количество ступеней прожига (5,10,15 и 20кВ)	4
Максимальный ток блока прожига в режиме короткого замыкания (5 кВ)	не менее 2 А
Потребляемый ток (ограниченный сетевым дросселем)	не более 63 А
Потребляемая мощность блока прожига	не более 12 кВА
Мощность, отдаваемая в нагрузку в согласованном режиме	не менее 3,5 кВт
Максимальное напряжение дожига в режиме холостого хода ("1кВ")	1500 В
Максимальный ток дожига в режиме короткого замыкания ("0,5 кВ")	не менее 18 А
Режим работы блока прожига на согласованную нагрузку (Iпотр < 30А)	длительный
Габаритные размеры (с выводами), мм	370 х 500 х 570 мм
Масса (с сетевым дросселем)	не более 105 (120) кг
Модуль ГАУВ
Емкость накопителя	13,0 мкФ
Максимальное выходное напряжение	22 кВ
Максимальная энергия импульса разряда	2600 Дж
Режимы работы	Ручной; автоматический с частотой следования импульсов разряда 0,4 Гц
Габаритные размеры	760 х 400 х 1000 мм

Комплект поставки СВПА

№	Наименование	Количество
1	Модуль управляющий в составе: Блок управления стендом СВПА; Блок прожига БПР-25/8; Дроссель сетевой; Короткозамыкатель КЗМК-1.	1
2	Модуль ГАУВ в составе: Генератор акустики ГАУВ-22-13; Короткозамыкатель КЗМК-2; Короткозамыкатель КЗМК-3.	1
3	Комплект проводов и кабелей для подключения стенда: Сетевой кабель (бухта) - 10м; Высоковольтный кабель (бухта) - 8м ; Защитное заземление (две бухты) - 9м +9м ; Высоковольтная перемычка - 1,2м; Кабель соединительный - 1,2м.	1
4	Комплект документации	1
