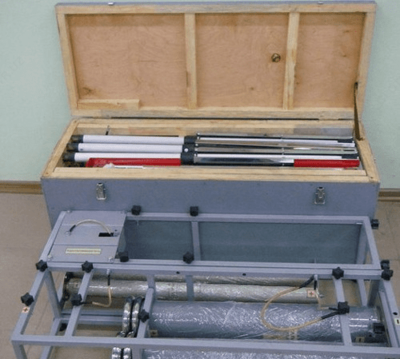

АВ-70-01 — аппарат высоковольтный для испытания кабеля с изоляцией из сшитого полиэтилена

Описание товара

Назначение аппарата высоковольтного для испытания кабеля с изоляцией из сшитого полиэтилена АВ-70-01:

Аппарат высоковольтный АВ-70-01 предназначен в качестве приставки к высоковольтным испытательным установкам переменного напряжения частотой 50 Гц для получения испытательного напряжения на емкостных объектах частотой 0,1 Гц. (В частности для испытания кабелей из сшитого полиэтилена).

Аппарат высоковольтный АВ-70-01 рассчитан для эксплуатации под навесом или в помещениях

В качестве дополнительного внешнего источника высокого напряжения используется аппарат АВ-50/70-2, АВ-50/70-3, АИД-70М, АИД-70Ц, блок высоковольтных испытаний БВИ-60/50, входящий в состав электролаборатории, либо иной аналогичный.

Технические характеристики аппарата высоковольтного для испытания кабеля с изоляцией из сшитого полиэтилена АВ-70-01:

Параметр	Значение
Выходное знакопеременное напряжение (амплитудное значение)	2-80 кВ
Частота выходного напряжения	0,1 Гц
Форма испытательного напряжения	косинусно-прямоугольная
Максимальная емкость объекта испытания	3,0 мкф
Минимальная емкость объекта испытания	0,03 мкф
Время непрерывной работы	30 мин
Относительная погрешность измерения амплитудного значения высокого напряжения	3%
Абсолютная погрешность частоты испытательного напряжения, %	±0,03 Гц
Масса, не более	50 кг
Срок службы, лет	10
Условия эксплуатации	Диапазон температур окружающего воздуха от -15 до +35 °C Относительная влажность воздуха при температуре 25°C до 80%

Комплект поставки АВ-70-01

№	Наименование	Количество
1	Блок управления АВ-70-01-БУ	1
2	Провод высоковольтный зарядный, длина 8 м	1
3	Провод высоковольтный выходной, длина 8 м	1
4	Заземляющие проводники	4
5	Кабель для соединения блока управления с короткозамыкателем	1
6	Кабель для соединения блока управления с коммутатором	1
7	Коммутатор	1
8	Короткозамыкатель	1
9	Диод разрядный V3, V4	2
10	Диод зарядный V1, V2	2
11	Дроссель	1
12	Резистор демпфирующий	1
13	Основание диодов	1
14	Подставки под кабель	3
15	Стойки ограждения	4
16	Шнур ограждения, длина 20 м	1
17	Ящик транспортный	1
18	Струбцина контактная	2
19	Руководство по эксплуатации	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
