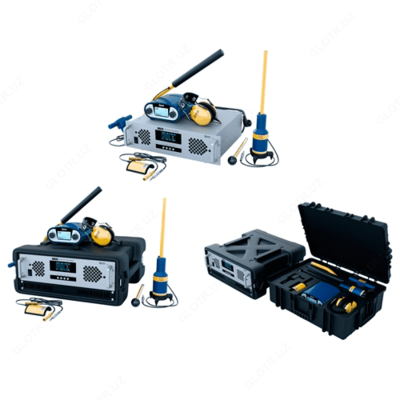

КП-5000 Кедр — поисковый комплект большой мощности

Описание товара

Назначение приемника КП-5000 Кедр:

Приёмник КП-5000 Кедр предназначен для трассировки и окончательного определения на местности места повреждения подземного электрического кабеля индукционным методом.

Описание приемника КП-5000 Кедр:

Конструктивно приёмник КП-5000 Кедр состоит из двух частей: антенны и электронного блока. Электронный блок переносится оператором на шейном ремне, блоки соединены между собой гибким кабелем. Для удобства работы ручка антенны имеет телескопическую конструкцию и оператор сам устанавливает нужную её длину. Прослушивание индукционного сигнала производится через наушники с хорошей звукоизоляцией.

Функции приемника КП-5000 Кедр:
- Поиск трассы кабеля по максимуму сигнала;
- Поиск трассы кабеля по минимуму сигнала;
- Поиск повива;
- Поиск повива накладной рамкой
Назначение генератора КП-5000 Кедр:

Генератор КП-5000 Кедр предназначен для создания в подземном электрическом кабеле тока, магнитное поле которого используется для трассировки кабеля и поиска места повреждения. Ток до 40А может также дожечь "плохую" перемычку, образованную предыдущим прожигом кабеля.

Описание генератора КП-5000 Кедр:

Эффективность генератора КП-5000 Кедр в режимах трассировки и поиска повреждения определяется силой синусоидального тока, который проходит по кабелю.

В генераторах, реализованных по традиционной схеме, ток при определенном напряжении на выходе генератора ограничивается индуктивным сопротивлением петли жилы кабеля до места повреждения и омическим сопротивлением жилы кабеля вместе с перемычкой прожига. В данном генераторе обеспечивается компенсация индуктивного сопротивления кабеля набором конденсаторов, подключаемых последовательно с нагрузкой, благодаря чему, система генератор-кабель работает в резонансном или околорезонансном режиме и нагрузка для генератора является активной. Это позволяет пропускать макси-мальный ток через кабель (до 40 А при длине кабеля до 10 км), облегчить процесс трассировки и поиска места повреждения. Кроме того, появляется возможность дожечь недостаточно прожженное место повреждения в кабеле.

Технические характеристики поискового комплекта большой мощности КП-5000 Кедр:

Параметр	Значение
Технические характеристики электронного блока приемника
Коэффициент усиления по индукционному каналу (максимально), дБ	72
Регулировка коэффициента усиления, дб	60
Оценка уровня сигнала	по громкости в телефонах и стрелочному индикатору
Время установления рабочего режима, сек, не более	5
Питание блока	аккумулятор Li R6 (АА), 0,9 А/час
Продолжительность работы от одной зарядки аккумулятора, час, не менее	30
Рабочие частоты, Гц	50, 480, 1069, 9796
Полоса пропускания на рабочих частотах, Гц	3, 10, 14, 100
Режим работы	без фильтров (сигнал как есть)
Температура эксплуатации, °С	-30 - +45
Контроль состояния АБ	по световой индикации
Заряд	от сетевого адаптера (без извлечения АБ из приёмника)
Габаритные размеры измерительного блока, мм, не более	170 × 170 × 70
Масса блока, кг	1,1 ± 0,1
Технические характеристики антенны телескопической
Габаритные размеры, мм	800
Масса, кг	0,3
Технические характеристики рамки
Рабочая частота, Гц	480, 1069
Габариты, мм	100 × 50
Технические характеристики генератора
Напряжение питания, В	220±10%, 50Гц
Максимальная потребляемая мощность, кВт	6
Регулируемый выходной ток, А	0 ÷ 40
Частота сигнала, Гц	480, 1068, 9796
Выходное напряжение холостого хода, В	120±10
Максимальное напряжение на согласованном кабеле, В	500±15
Максимальная выходная мощность, кВт	4,7±0,1
Режимы работы	постоянный/импульсный
Время установления рабочего режима, мин	1
Продолжительность непрерывной работы, час	8
Группа механического исполнения	М32 по ГОСТ 7516.1
Габаритные размеры, не более, мм	485×500×180
Масса генератора, не более, кг	35

Комплект поставки КП-5000 Кедр

№	Наименование	Количество
1	Блок генератора	1
2	Кабель сетевой	1
3	Кабель сигнальный	1
4	Руководство по эксплуатации	1
5	Электронный блок приемника	1
6	Антенна	1
7	Рамка накладная	1
8	Адаптер сетевой для зарядки аккумулятора	1
9	Кабель USB	1
10	Руководство по эксплуатации	1
11	Укладочный чемодан	1
