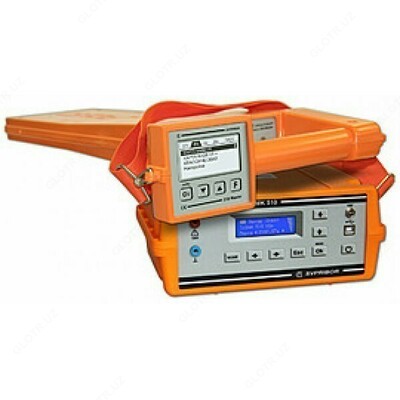

Поиск-410 Мастер (с генератором МК-310) — комплект трассодефектоискателя

Описание комплекта трассодефектоискателя Поиск-410 Мастер (с генератором МК-310):

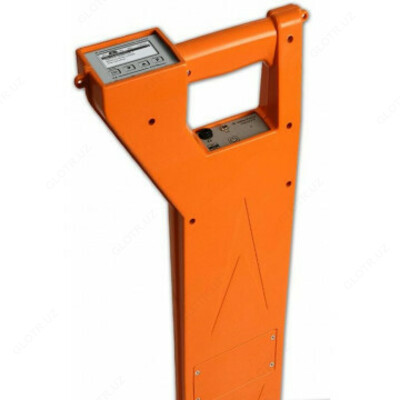

Трассо-дефектоискатель Поиск-410 Мастер – выполнен в виде легкого моноблока с высокой механической надежностью, исключительно удобен в сложных городских условиях и на труднопроходимых трассах, при поиске связных, силовых кабелей, нефте-газо-трубопроводов, на железной дороге.

Трассо-дефектоискатель Поиск-410 Мастер в активном режиме работает на частотах 273 Гц, 2 187,5 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапазоне от 200 до 3999 Гц с применением стороннего генератора сигналов.

В пассивном режиме трассо-дефектоискатель применяется для обнаружения сигналов с частотами в полосе от 10 до 20 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Режимы работы

Уникальный режим «КАРТА КАБЕЛЯ» показывает на экране карту исследуемой местности с расположением кабеля. Этот режим содержит только легкую для чтения графическую информацию, удобную для быстрого и уверенного поиска трассы.

Кабель слева от измерителя. Стрелка на экране изображает кабель с направлением сигнала по нему. Стрелка слева от перекрестья - кабель слева от измерителя.

Кабель справа от измерителя - стрелка справа от перекрестья.

При приближении к кабелю стрелка приближается к перекрестью, причем точность поиска возрастает: вертикальный датчик определяет положение кабеля с точностью, как при поиске "по минимуму". Сигнал при этом возрастает. Длина стрелки играет роль индикатора: растёт вместе с сигналом, пропадает в паузе. Кабель точно под датчиком - стрелка совпадает с перекрестьем.

Когда стрелка совпадает с перекрестьем и кабель находится точно под датчиком, можно измерить глубину залегания без ошибок позиционирования

Еще одно замечательное свойство стрелки: по направлению сигнала она ведет контроль кабеля «свой-чужой». Если измеритель обнаружил в зоне поиска "чужой" кабель, раздается звуковой сигнал и стрелка меняет направление на обратное (сигнал по "чужим" коммуникациям возвращается к генератору).

Классический режим. Поиск кабеля по максимуму или по минимуму сигнала. Полоска играет роль индикатора, показывая величину сигнала и пропадая в паузе. Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).

Спектр. Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция «живой звук»: в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.

НЧ-ВЧ метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).

Фаза. Фазовый двухчастотный метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм. Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.

Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.
