КП-100К — комплект поисковый

Описание товара

Описание комплекта поискового КП-100К:

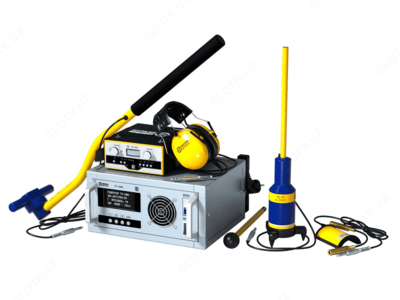

Комплект поисковый КП-100К состоит из генератора ГП-100К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.

Основное назначение комплекта поискового КП-100К:
- точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
- поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
- поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.
Комплект предназначен для работы с кабелем длиной до 5 км и глубиной залегания до 8 м. Точность определения места повреждения может достигать ±0,3 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).

Область применения комплекта поискового КП-100К:
- городское, промышленное и коммунальное электроснабжение;
- электротранспорт;
- строительство.

Технические характеристики комплекта поискового КП-100К:

Параметр	Значение
Максимальная выходная мощность генератора, Вт	100
Чувствительность приёмника, мкВ	20
Количество каналов:
– индукционных активных	3
– индукционных пассивных	1
– акустических	1
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	530...800

Технические характеристики генератора поискового ГП-100К:

Параметр	Значение
Рабочие частоты генератора, Гц	480,0±0,5/1069,0±0,5/9796,0±0,5
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более	1
Режим работы	непрерывный или импульсный
Форма огибающей в импульсном режиме	меандр
Частота амплитудной модуляции напряжения генератора, Гц	1±0,1
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или вручную
Диапазоны согласования	0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В	28,4±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А	3,55±0,25
Напряжение питания генератора, В:
– от сети переменного тока частотой 50 Гц	от 187 до 242
– от источника напряжения постоянного тока	от 10,8 до 14,2
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее	100
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А	18,3±0,9
Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В	150±7
Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже	10
Переходное сопротивление заземления, Ом, не более	0,1
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее	1500
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, %	12
Ограничение максимального напряжения (Um) относительно согласованного значения, %	132
Ограничение максимального тока (Im) относительно согласованного значения, %	132
Потребляемая мощность от сети переменного тока, Вт, не более	220
Ток потребления от источника постоянного тока, А, не более, при напряжении:
– 10,8 В	16,6
– 12,6 В	13,8
– 14,2 В	12,3
Общий диапазон согласования генератора, Ом	от 0,25 до 256
Габаритные размеры, мм, не более	330 х 180 х 350
Масса генератора, кг, не более	10
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	84,0...106,7 кПа (630...800 мм рт. ст.)

Технические характеристики приемника поискового ПП-500А:

Параметр	Пассивный режим определения трассы	Поиск индукционным методом	Поиск акустическим методом
Рабочая частота, Гц	50	480 \| 1069 \| 9796	-
Полоса пропускания по уровню – 3дБ, Гц	40...180	6±1	160...400
Избирательность при расстройке на ±20 Гц, дБ, не менее	-	40	-
Чувствительность, не более, мкВ	40	20 \| 20 \| 40	40
Порог шумоподавителя, дБ	-	-(20±3)	-
