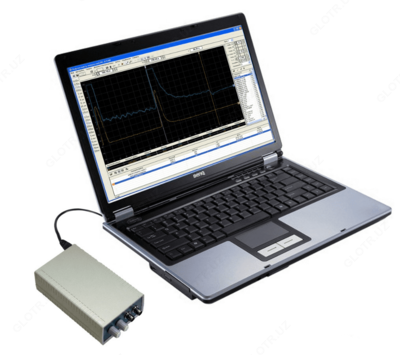

РИ-307USBм СТРИЖ — рефлектометр

Описание товара

Назначение рефлектометра РИ-307USBм СТРИЖ:
РИ-307USBм СТРИЖ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.
Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- Измерение коэффициента укорочения линии при известной ее длине;
- Определение характера повреждений.
Импульсный рефлектометр РИ-307USBм СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- Медножильные кабели связи (ТПП, МКС и т.п.);
- Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- Силовые кабели (АСБ, ВВГ, СИП и т.п.);
- Воздушные кабельные линии;
- Компьютерные сети (СКС и т.п.);
- Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- Для определения длины кабеля при его производстве, складировании и торговле.
Особенности рефлектометра РИ-307USBм СТРИЖ:
- Исполнение в виде выносного блока, подключаемого к ПК по USB;
- Питание по шине USB (не требует аккумуляторов и блока питания);
- Управление и отображение результатов измерения на персональном компьютере;
- Два параллельных канала;
- Измерение в реальном масштабе времени;
- Максимальная дальность - 64 км;
- Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
- Двухкурсорная измерительная система;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Подавление асинхронных помех;
- Режим выявления непостоянных во времени неоднородностей;
- Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
- Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- Режим регистрации разбитости пар;
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

Технические характеристики рефлектометра РИ-307USBм СТРИЖ:

Параметр	Значения
Диапазон измерения расстояния (временной задержки)	от 0 до 64000 м (от 0 до 640 мкс)
Поддиапазоны измерений	0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс)
Погрешность измерения расстояния	от 12,5 см до 8 м в зависимости от поддиапазона измерений.
Диапазон согласованных сопротивлений	от 25 Ом до 600 Ом
Длительность зондирующего импульса	от 10 нс до 50 мкс
Амплитуда зондирующего импульса	не более 10 В
Чувствительность приёмного тракта	1 мВ
Диапазон установки коэффициента укорочения	от 1.000 до 3.000, с шагом 0.001
Время непрерывной работы	не ограничено
Габаритные размеры	175х95х47 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 0,3 кг
