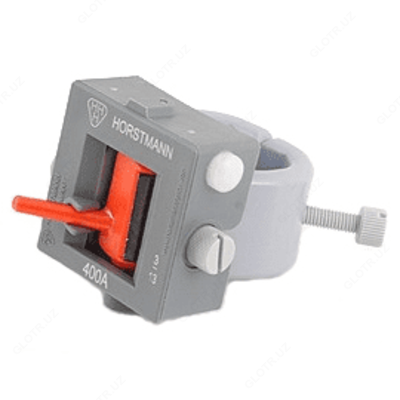

Horstmann Rotor System — индикатор короткого замыкания роторного типа

Описание товара

Описание индикатора короткого замыкания роторного типа Horstmann Rotor System:

Horstmann Rotor System - роторный индикатор короткого замыкания (ИКЗ) для кабельных линий диаметром 8-16 мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой шине. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.

Прицип работы индикатора короткого замыкания роторного типа Horstmann Rotor System:

Схема работы устройств приведена на Рис.1. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.

Рис. 1. Схема работы индикатора короткого замыкания роторного типа Horstmann Rotor System

Особенности индикатора короткого замыкания роторного типа Horstmann Rotor System:
- Механическая конструкция;
- Установка на кабели или токоведущие шины;
- Индикация с помощью поворотного ротора;
- Ручной сброс сработавшего положения;
- Подходит для дооснащения.
Рис.2. Установка индикатора короткого замыкания роторного типа Horstmann Rotor System

Срабатывание устройства обеспечивает магнитное поле вокруг проводника при протекании токов короткого замыкания. На поворотном роторе имеется штифт восстановления и двухцветная индикация, призванная информировать пользователя о состоянии роторного индикатора. «Черный» означает, что индикатор не сработал, тогда как «красный» указывает на срабатывание индикатора.

Рис. 3. Характеристика срабатывания индикатора короткого замыкания роторного типа Horstmann Rotor System

Технические характеристики индикатора короткого замыкания роторного типа Horstmann Rotor System:

Параметр	Значение
Ток срабатывания при коротком замыкании I>>	150 - 2000 А (заводская установка)
Время срабатывания tl>>	100 мс при номинальном значении срабатывания
Погрешность	± 10%
Восстановление	Ручное восстановление с помощью изолирующей штанги
Материал	Корпус и крепежные винты изготовлены из полиамида. Хомут изготовлен из ферромагнитной стали.
Диапазон рабочих температур	От -40 до +85°C

Таблица типоразмеров индикатора короткого замыкания роторного типа Horstmann Rotor System:

Модификации роторных индикаторов короткого замыкания для кабельных линий	Минимальный ток срабатывания при коротком замыкании, А	Диаметр кабельной линии, мм
Horstmann Rotor System (8-16 мм, Iмин = 150 А)	150	8 - 16
Horstmann Rotor System (16-20 мм, Iмин = 200 А)	200	16 - 20
Horstmann Rotor System (20-30 мм, Iмин = 200 А)	200	20 - 30
Horstmann Rotor System (30-40 мм, Iмин = 200 А)	200	30 - 40
Horstmann Rotor System (40-50 мм, Iмин = 200 А)	200	40 - 50
Horstmann Rotor System (50-60 мм, Iмин = 300 А)	300	50 - 60
Horstmann Rotor System (60-80 мм, Iмин =300 А)	300	60 - 80
Модификации роторных индикаторов короткого замыкания для токоведущих шин	Минимальный ток срабатывания при коротком замыкании, А	Габариты токоведущей шины, мм
Horstmann Rotor System (20х4-25х6 мм, Iмин = 150 А)	150	20 х 4 - 25 х 6
Horstmann Rotor System (25х4-30х6 мм, Iмин = 150 А)	150	25 х 4 - 30 х 6
Horstmann Rotor System (30х4-40х10 мм, Iмин = 200 А)	200	30 х 4 - 40 х 10
Horstmann Rotor System (45х4-60х12 мм, Iмин = 300 А)	300	45 х 4 - 60 х 12

Комплект поставки Horstmann Rotor System

№	Наименование	Количество
1	Индикатор короткого замыкания роторного типа Horstmann Rotor System в выбранном исполнении	1
