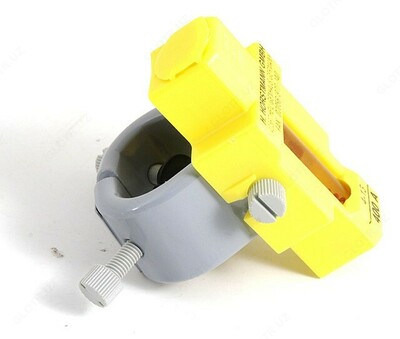

Horstmann Fluid System — индикатор короткого замыкания жидкостного типа

Описание товара

Описание индикатора короткого замыкания жидкостного типа Horstmann Fluid System:

Horstmann Fluid System - жидкостный индикатор короткого замыкания (ИКЗ) для кабельных линий и или токоведущих шин. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой кабельной линии. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.

Прицип работы индикатора короткого замыкания жидкостного типа Horstmann Fluid System:

Схема работы устройств приведена на Рис.1. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.

Рис. 1. Схема работы индикатора короткого замыкания жидкостного типа Horstmann Fluid System

Особенности индикатора короткого замыкания жидкостного типа Horstmann Fluid System:
- Механическая конструкция;
- Установка на кабели или токоведущие шины;
- Индикация с помощью жидкости с красными частицами;
- Автоматический сброс сработавшего положения по истечению времени;
- Подходит для дооснащения.

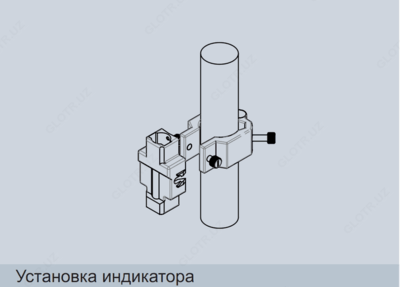

Рис.2. Установка индикатора короткого замыкания жидкостного типа Horstmann Fluid System

При возникновении короткого замыкания под воздействием магнитного поля срабатывает пружина, перемешивая красные гранулы, находящиеся в жидкости на дне резервуара. Индикация восстанавливается автоматически приблизительно через 6 – 8 часов, когда красные частицы оседают на дно микшера.

Рис. 3. Характеристика срабатывания

Технические характеристики индикатора короткого замыкания жидкостного типа Horstmann Fluid System:

Параметр	Значение
Ток срабатывания при коротком замыкании I>>	400, 600 или 1000 А (заводская установка)
Время срабатывания tl>>	200 мс при номинальном значении срабатывания (100 мс доступны по запросу)
Погрешность	± 20%
Восстановление	Автоматическое восстановление по времени: приблизительно 6 - 8 часов
Материал	Корпус и крепежные винты изготовлены из полиамида. Хомут изготовлен из ферромагнитной стали.
Диапазон рабочих температур	От -40 до +85°C

Таблица типоразмеров индикатора короткого замыкания жидкостного типа Horstmann Fluid System:

Модификации жидкостных индикаторов короткого замыкания для кабельных линий	Минимальный ток срабатывания при коротком замыкании, А	Диаметр кабельной линии, мм
Horstmann Fluid System (8-16 мм, Iмин = 400 А)	400	8 - 16
Horstmann Fluid System (16-20 мм, Iмин = 400 А)	400	16 - 20
Horstmann Fluid System (20-30 мм, Iмин = 400 А)	400	20 - 30
Horstmann Fluid System (30-40 мм, Iмин = 400 А)	400	30 - 40
Horstmann Fluid System (40-50 мм, Iмин = 600 А)	600	40 - 50
Horstmann Fluid System (50-60 мм, Iмин = 600 А)	600	50 - 60
Horstmann Fluid System (60-80 мм, Iмин = 1000 А)	1000	60 - 80
Модификации жидкостных индикаторов короткого замыкания для токоведущих шин	Минимальный ток срабатывания при коротком замыкании, А	Габариты токоведущей шины, мм
Horstmann Fluid System (20х4-25х6 мм, Iмин = 400 А)	400	20 х 4 - 25 х 6
Horstmann Fluid System (25х4-30х6 мм, Iмин = 400 А)	400	25 х 4 - 30 х 6
Horstmann Fluid System (30х4-40х10 мм, Iмин = 400 А)	400	30 х 4 - 40 х 10
Horstmann Fluid System (30х4-40х15 мм, Iмин = 400 А)	400	30 х 4 - 40 х 15
Horstmann Fluid System (45х4-60х12 мм, Iмин = 600 А)	600	45 х 4 - 60 х 12

Комплект поставки Horstmann Fluid System

№	Наименование	Количество
1	Индикатор короткого замыкания жидкостного типа Horstmann Fluid System в выбранном исполнении	1
