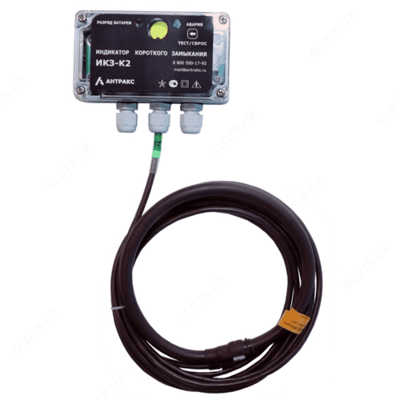

ИКЗ-К2 — индикатор короткого замыкания

Описание товара

Описание индикатора короткого замыкания ИКЗ-К2:

ИКЗ-К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ. Индикатор может работать на линиях с изолированной нейтралью. Прибор монтируется в ячейку КРУ на панель щита управления.

Возможности индикатора короткого замыкания ИКЗ-К2:
- фиксация ОЗЗ;
- передача информации в систему телемеханики (диспетчеризации) с помощью релейного выхода;
- индикация аварии включением светодиода высокой интенсивности свечения и механического блинкера;
- питание индикатора от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В;
- резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;
- изменение уставок с помощью ДИП переключателя;
- индикация разряда резервного источника питания.
Датчик индикатора ИКЗ-К2 крепится непосредственно на броню кабеля трёх фаз, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

Технические характеристики индикатора короткого замыкания ИКЗ-К2:

Параметр	Значение
Типы регистрируемых аварий
Типы фиксируемых аварий	Однофазные замыкания на землю
Минимальный ток нулевой последовательности для регистрации ОЗЗ	10 А
Общее описание прибора
Класс напряжения воздушных и кабельных линий распределительных электросетей	6-35 кВ
Визуальная индикация аварии	Светодиод высокой интенсивности свечения Механический блинкер
Источник питания	Питание от источника оперативного тока с любым из напряжений =220 В, =120 В, или от сети ~220 В; Резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания (время мигания светодиодов >1200 часов)
Сброс индикации аварии	Внешней командой замыканием сухих контактов; По таймеру; Кнопкой на приборе
Контроль срабатывания	Визуальный; Релейный выход
Наработка на отказ	Не менее 110 000 ч.
Дополнительные возможности	Изменение уставок с помощью ДИП переключателя
Параметры
Диапазон порога срабатывания по току ОЗЗ	10÷200 А
Время наблюдения аварийного процесса при ОЗЗ	60 ÷ 150 мс
Исполнение
Место установки	В ячейку КРУ, на панель щита управления
Датчики	катушка Роговского
Температурный диапазон	Стандартный от – 40°С до + 50°С
Степень защиты индикатора	IP65
Воздействие климатических факторов внешней среды	Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
Воздействие механических факторов	Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008
Габаритные размеры индикаторного блока (ВхШхД)	65 х 115 х 40 мм
Габаритные размеры датчика КЗ	Диаметр 120-150 мм
Масса индикаторного блока	0,5 кг

Комплект поставки ИКЗ-К2

№	Наименование	Количество
1	Индикатор короткого замыкания ИКЗ-К2 (основной блок)	1
2	Датчик КЗ (катушка Роговского)	1
3	Руководство по эксплуатации	1
4	Паспорт	1
