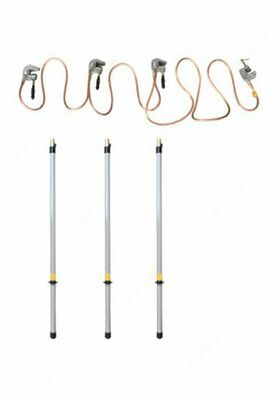

ЗПЛ-10 — заземление переносное линейное

Описание товара

Назначение заземления переносного линейного ЗПЛ-10:

Заземления предназначены для защиты работающих на отключенных участках ВЛ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Переносные заземления до 10 кВ обеспечивают возможность наложения и снятия заземления на провода ВЛ сечением от 10 до 150 мм².

Технические характеристики заземления переносного линейного ЗПЛ-10:

Тип заземления	Тип зажима	Кол-во штанг	Сечение провода, мм²	Длина межфазного провода, м	Длина заземляющего спуска, м
Однофазное исполнение
ЗПЛ-10-1/1-25	прищепка	1	25	―	10
ЗПЛ-10-1/1-35	прищепка	1	35	―	10
ЗПЛ-10-1/1-50	винтовой	1	50	―	10
ЗПЛ-10-1/1-70	винтовой	1	70	―	10
ЗПЛ-10-1/1-95	винтовой	1	95	―	10
ЗПЛ-10-1/1-120	винтовой	1	120	—	10
ЗПЛ-10-1/1-25	комбинированного типа	1	25	—	10
ЗПЛ-10-1/1-35	комбинированного типа	1	35	—	10
ЗПЛ-10-1/1-50	комбинированного типа	1	50	—	10
ЗПЛ-10-1/1-70	комбинированного типа	1	70	—	10
ЗПЛ-10-1/1-95	комбинированного типа	1	95	—	10
Трехфазное исполнение
ЗПЛ-10-3/3-25	прищепка	3	25	1,6	10
ЗПЛ-10-3/3-35	прищепка	3	35	1,6	10
ЗПЛ-10-3/3-50	винтовой	3	50	1,6	10
ЗПЛ-10-3/3-70	винтовой	3	70	1,6	10
ЗПЛ-10-3/3-95	винтовой	3	95	1,6	10
ЗПЛ-10-3/3-120	винтовой	3	120	1,6	10
ЗПЛ-10-3/3-25	комбинированного типа	3	25	1,6	10
ЗПЛ-10-3/3-35	комбинированного типа	3	35	1,6	10
ЗПЛ-10-3/3-50	комбинированного типа	3	50	1,6	10
ЗПЛ-10-3/3-70	комбинированного типа	3	70	1,6	10
ЗПЛ-10-3/3-95	комбинированного типа	3	95	1,6	10

Общие характеристики заземления переносного линейного ЗПЛ-10:

Параметр	Значение
Номинальное рабочее напряжение, кВ	до 10
Ток термической стойкости, кА/3 с: с проводом 25 мм² с проводом 35 мм² с проводом 50 мм² с проводом 70 мм² с проводом 95 мм²	4,0 5,6 8,0 10,2 13,8
Длина изолирующей части, мм, не менее	700
Длина рукоятки, мм, не менее	300
Условия эксплуатации: температура, °С влажность при температуре 25 °С, %	от -45 до +45 до 80
Масса, кг, не более: с проводом 25 мм² с проводом 35 мм² с проводом 50 мм² с проводом 70 мм² с проводом 95 мм²	5,7 8,4 9,9 12,2 14,6
Срок службы, лет, не менее	2
