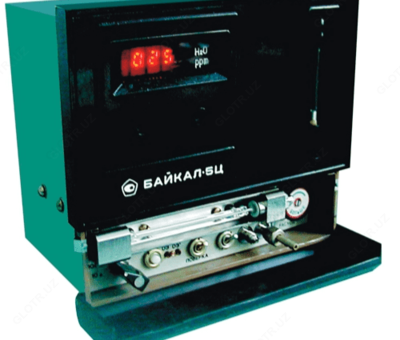

БАЙКАЛ-5Ц — гигрометр

Описание товара

Назначение гигрометра БАЙКАЛ-5Ц:

Гигрометр БАЙКАЛ-5Ц предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой цифровой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полимерных материалов, полупроводников, микросхем, микроконтроллеров, легированных сталей, а также в атомной промышленности и наземных космических объектах.

Особенности гигрометра БАЙКАЛ-5Ц:
- автоматическое устройство контроля и сигнализации о неисправности чувствительного элемента;
- устройство сигнализации о достижении заданного значения объемной доли влаги в анализируемом газе;
- возможность реализации альтернативной независимой поверки при отсутствии эталонов;
- устройство сигнализации о превышении влажности более 1000 млн^-1.

Технические характеристики гигрометра БАЙКАЛ-5Ц:

Параметр	Значение
Диапазон измерений объемной доли влаги	0…10 млн^-1 0…100 млн^-1 0…1000 млн^-1
Основная приведенная погрешность: - для диапазона от 0 до 10 млн^-1 - для диапазона от 0 до 100 млн^-1 - для диапазона от 0 до 1000 млн^-1	±2,5% ±1,5% ±1%
Унифицированный выходной сигнал для каждого диапазона измерений	4…20 мА
Время установления показаний, не более	3 мин (для диапазона 0…10 млн^-1 – 60 мин)
Общий расход анализируемого газа через гигрометр, не более	1000 см³/мин
Параметры анализируемого газа: - температура - давление	+5…+50 °C 160…1000 кПа (1,6…10 кгс/см²)
Температура окружающего воздуха	+5…+50 °С
Потребляемая мощность в рабочем режиме, не более	15 Вт
Габаритные размеры	220х190х150 мм
Масса, не более	4,5 кг
Средняя наработка на отказ, не менее	20000 ч
Полный средний срок службы, не менее	10 лет

При заказе должен быть указан состав анализируемого газа.

Комплект поставки БАЙКАЛ-5Ц

№	Наименование	Количество
1	Гигрометр БАЙКАЛ-5Ц	1
2	"Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы"	1
3	"Методика измерений расхода газа пузырьковым методом"	1
4	"Свидетельство об аттестации методики измерений"	1
5	Руководство по эксплуатации	1
6	Методика поверки	1
	Комплект запасных частей:
7	Элемент чувствительный	1
8	Прокладка	6
9	Кольцо 004-007-19-2-4 ГОСТ 9833-73	2
10	Кольцо 006-009-19-2-4 ГОСТ 9833-73	2
11	Вставка плавкая ВП1-1-0,5А АГО.481.303 ТУ	3
12	Кислота ортофосфорная "ХЧ" ГОСТ 6552-80 (20 %-й раствор), 80 мл во флаконе с дозатором	1
13	Трубка 305 ТВ-40 6 белая 1 сорт ГОСТ 19034-82, длина 0,1 м	1
	Комплект принадлежностей:
14	Устройство для измерения расхода газа УИРГ-2А	1
15	Штекер малогабаритный МШ1 ОЮО.364.000 ТУ	2
	Комплект монтажных частей:
16	Трубка, длина 100 мм	1
17	Ниппель прижимной	2
18	Гайка накидная	2
19	Вилка ОНЦ-РГ-09-4/18-В12 бР0.364.082 ТУ	1
20	Розетка ОНЦ-РГ-09-4/18-В12 бР0.364.082 ТУ	1
