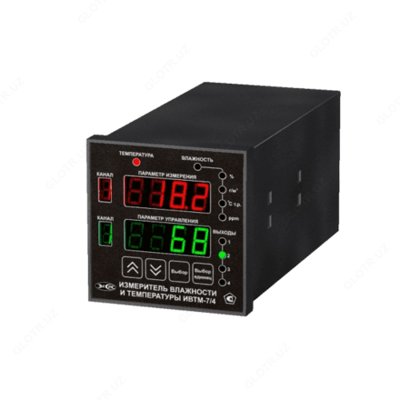

ИВТМ-7/4-Щ2 — четырехканальный стационарный измеритель-регулятор влажности и температуры в щитовом исполнении

Описание товара

Назначение четырехканального стационарного измерителя-регулятора влажности и температуры в щитовом исполнении ИВТМ-7/4-Щ2:

Термогигрометр ИВТМ-7/4-Щ2 предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.

Термогигрометр может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.

Варианты исполнения четырехканального стационарного измерителя-регулятора влажности и температуры в щитовом исполнении ИВТМ-7/4-Щ2:
- ИВТМ-7/4-Щ2-4Р- четырехканальный стационарный измеритель-регулятор влажности и температуры в щитовом исполнении
  (измерительный блок, 4 реле);
- ИВТМ-7/4-Щ2-4А - четырехканальный стационарный измеритель-регулятор влажности и температуры в щитовом исполнении
  (измерительный блок, 4 аналоговых выхода);
- ИВТМ-7/4-Щ2-8Р - четырехканальный стационарный измеритель-регулятор влажности и температуры в щитовом исполнении
  (измерительный блок, 8 реле);
- ИВТМ-7/4-Щ2-8А - четырехканальный стационарный измеритель-регулятор влажности и температуры в щитовом исполнении
  (измерительный блок, 8 аналоговых выходов).
Особенности четырехканального стационарного измерителя-регулятора влажности и температуры в щитовом исполнении ИВТМ-7/4-Щ2:
- 4 канала измерения;
- протокол Modbus RTU;
- интерфейсы связи с компьютером RS-485, RS-232 и USB;
- расширенный диапазон питания 90-245 В;
- объем памяти статистики до 30 тысяч точек записи;
- взаимозаменяемость первичных преобразователей;
- до 8 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- отображение параметров регулирования на передней панели блока измерения;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
- до 8 аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- возможность пересчета значений различных единиц влажности (% относительной влажности —› 0Ст.р., ppm, г/м³);
- расстояние от измерительного блока до преобразователя может быть до 1000 метров;
- возможность объединения приборов в измерительную сеть;
- щитовое исполнение корпуса DIN 1.

Технические характеристики четырехканального стационарного измерителя-регулятора влажности и температуры в щитовом исполнении ИВТМ-7/4-Щ2:

Параметр	Значение
Диапазон измерения относительной влажности, %	0…99
Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ-03-...-2В/ИПВТ-03-...-3В)	±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90%
Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более	0,2
Диапазон измеряемых температур и абсолютная погрешность измерения температуры	смотреть технические характеристики преобразователей
Постоянная времени измерения влажности, с, не более	60
Единицы представления влажности	% отн. влажн.,°С по т.р., ppm, г/м³
Количество точек автоматической статистики	30000
Питание прибора, В	220±22 В, 50±1 Гц или 6...24 В постоянного тока
Тип индикатора	Светодиодный
Потребляемая прибором мощность, Вт, не более	15
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м	до 1000
Интерфейс связи с компьютером	RS-232, RS-485, USB
Диапазон изменения выходного тока, мА	0…5, 0…20, 4…20
Дискретность изменения выходного тока, мкА	19,5
Максимальное сопротивление нагрузки, Ом	300
Нагрузочная способность реле	7 А при 220 В
Масса блока измерения, кг, не более	1
Габаритные размеры блока измерения, мм, не более	96×96×205
Рабочие условия — температура воздуха, °С	-40…+50
Рабочие условия — относительная влажность, % (без конденсации влаги)	2...95
Рабочие условия — атмосферное давление, гПа	84…106
Средний срок службы, лет	5

Комплект поставки ИВТМ-7/4-Щ2

№	Наименование	Количество
1	Измерительный блок ИВТМ-7/4-Щ2 в выбранном исполнении	1
2	Руководство по эксплуатации	1
3	Паспорт	1
