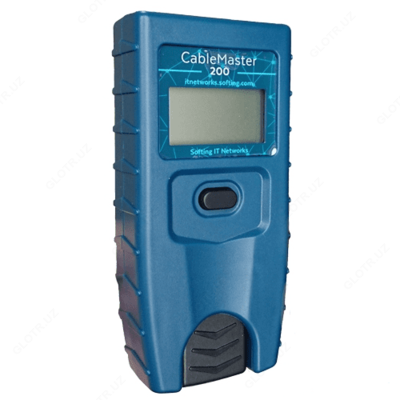

CableMaster 200 — тестер витой пары RJ45

Описание товара

Описание тестера витой пары RJ45 CableMaster 200:

Тестер витой пары RJ45 CableMaster 200 выполняет проверку LAN кабеля с разъемами RJ45 на целостность жил и экрана, обрывы, короткие замыкания, перепутанные и расщепленные пары. Результат измерений выводится на LCD экран, который намного быстрее и чётче даст представление о состоянии линии чем светодиоды стандартных тестеров витой пары. Для определения схемы разводки проводников (правильность обжатия) используется удаленный идентификатор, входящий в комплект. Чтоб снизить вероятность утери этой важной части прибора, производитель предусмотрел возможность ее фиксации внутри корпуса устройства. Тестер CableMaster 200 оснащен генератором тонального сигнала, который служит для идентификации нужного кабеля из пучка, или поиска порта на патч панели. Для этой операции понадобится дополнительный индуктивный щуп PS-CT15 (в комплект не входит).

Особенности тестера витой пары RJ45 CableMaster 200:
- Разъем RJ45 на тестере и удаленной части;
- Определение обрыва, перепутанных пар, короткого замыкания;
- Определение расщепленных пар (Split);
- Определение Cross Over кабеля;
- Генератор тонального сигнала для прозвонки кабеля;
- Автоматическое отключение генератора после 30 мин работы;
- LCD экран, 4-х строчный, черно-белый;
- Индикатор низкого заряда батарей;
- Предупреждение о наличии напряжения на линии;
- Удаленный идентификатор закрепляемый в корпусе прибора;
- Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте);
- Прочный корпус с рифленными боковинами;
- Защита от входного напряжения: 66V DC или 55V AC;
- Время работы от батарей: 80 часов;
- Очень компактный размер.

Технические характеристики тестера витой пары RJ45 CableMaster 200:

Параметр	Значение
Параметр	CableMaster 200	CableMaster 500	CableMaster 600
Разъемы	RJ45	RJ45, 11, Coax	RJ45, Coax
Экран	ч.б.	ч.б.	цветной
Подсветка экрана (Backlit) и клавиатуры	нет	да	да (экран)
Встроенный в корпус LED фонарь	нет	да	да
Функция зажигания LED порта коммутатора	нет	да	да
Измерение длины кабеля	нет	да	да
Измерение длины кабеля	нет	да (по ёмкости)	да (метод TDR)
Измерение расстояния до обрыва	нет	да	да
Измерение расстояния до короткого замыкания	нет	нет	да
Проверка схемы обжима разъемов	да	да	да
Цифровой формат отображения схемы	да	да	да
Графический формат отображения схемы	нет	нет	да
Определение обрывов и замыканий жил	да	да	да
Определение перепутанных пар	да	да	да
Определение расщепленных пар	да	да	да
Определение кабеля типа Cross Over	да	да	да
Идентификация активного Ethernet на линии	нет	нет	да
Тестирование PoE с нагрузкой (IEEE 8023 af/at)	нет	нет	да
Сохранение результатов тестирования, отчёты	нет	нет	да
Тональный генератор для отбора кабеля	да	да	да
Защита от входного напряжения	да	да	да
Идентификатор схемы обжима в комплекте	да	да	да
Поддержка идентификаторов схемы RJ45	нет	№ 1-8	№ 1-8
Поддержка номерных идентификаторов	нет	№ 1-19	№ 1-19
Питание	LR44 - 4 шт	“Крона”	АА - 6 шт
Время работы от батарей	80 часов	425 часов	20 часов
Индикатор низкого заряда батарей	да	да	да
Автоматическое отключение питания	да	да	да
Прочный корпус с резиновыми накладками	да	да	да
Тестер кабеля	да	да	да
Идентификатор схемы проводов	1 шт	1 шт (№1)	да
Удалённые идентификаторы с номером	№ 1-5	нет	нет
F-адаптер	нет	да	нет
Коммутационный шнур RJ-45 на RJ-45	нет	нет	2 шт
Micro USB кабель	нет	нет	да
Сумка	нет	нет	да
Параметр	Значение
Общие характеристики
Температура работы	от 0 до 50°C
Температура хранения	от -20°C до 60°C
Влажность	от 10% до 90%
Защита от входного напряжения	66V DC или 55V AC
Питание	батарейки LR44 – 4 шт, в комплекте
Врем работы батарей (в режиме ожидания)	3.5 года
Время работы от батарей	80 часов
Типы кабелей	Cat-7, Cat-6x, Cat-5E, Cat-5, Cat-4, Cat-3 с экраном и без
Максимальная длина кабеля	305 метров
Длина кабеля для обнаружения расщепленных пар (Split)	от 0.5 метра
Габариты	11.7 x 5.8 x 2.8 см
Вес	115 г с батарейками и удаленным идентификатором
