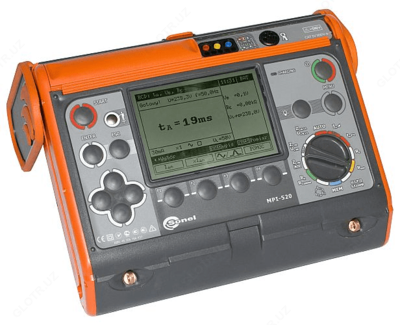

MPI-520 — измеритель параметров электробезопасности электроустановок

Описание товара

Назначение и область применения измерителя MPI-520:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-520:

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока;
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
- Силы тока отключения УЗО для дифференциального постоянного тока;
- Времени отключения сети при срабатывании УЗО;
- Сопротивления защитного заземления;
- Напряжения прикосновения относительно номинального дифференциального тока;
- Напряжения переменного тока помех;
- Сопротивления заземляющего устройства по 3-х полюсному методу;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током;
- Сопротивления электроизоляции.
Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
- Последовательности чередования фаз и перекоса фаз по напряжению.
Для регистрации:
- Переменного тока и напряжения;
- Частоты;
- Мощности: полной, активной и реактивной, а также коэффициента мощности.
Для запоминания и передачи в компьютер:
- Данных измерений и вычислений.

Технические характеристики измерителя MPI-520:

Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед началом измерения;
Разряд емкости измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на разъемах +R_ISO, -R_ISO в диапазоне: 0..440 В;
Измерительный ток < 2 мА.

Последовательность фаз

Указания последовательности фаз: прямая, обратная;
Диапазон напряжений сети U_L-L: 95…500 В (45…65 Гц);
Отображение величины межфазных напряжений.

Дополнительные технические характеристики измерителя MPI-520:

Параметр	Значения
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения	-20…+70 °C
Температура рабочая	0…+50 °C
Время до самовыключения	120 секунд
Количество измерений Z, R_E или RCD (для щелочных элементов питания)	>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных элементов питания)	>2000
Память результатов измерения	990 ячеек, 57500 результатов
Интерфейс	USB
Габаритные размеры, мм	288х223х75
Масса, кг	2,2
