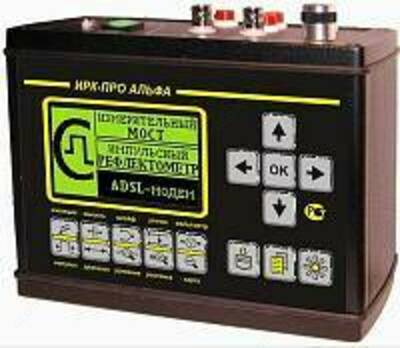

CableMeter E — рефлектометр + мост для измерения длины и входного контроля силового кабеля
-
CableMeter E - комплект с опцией измерения длины проложенного кабеля
Назначение рефлектометра для всех типов силовых кабелей + мостового измерителя:
- измерение длины проложенного кабеля
- приемка кабеля (маленький КИС)
- сравнение с ГОСТ (приемка)
Особенности рефлектометра для всех типов силовых кабелей + мостового измерителя:
- 2 прибора в одном: TDR – рефлектометр и DC – мостовой измеритель длины
- высокая точность измерений за счет 4-х проводной схемы измерений
- пожизненная гарантия и консультационная поддержка
Мостовые измерения:
- датчик температуры, компенсация температуры
- возможность измерения кабелей сечением 0,05 – 500 кв.мм
- задание любых диаметров и сечения жилы
- измерение сечения жилы, коэффициента укорочения
Рефлектометр для всех типов силовых кабелей
-
Технические характеристики рефлектомера для всех типов силовых кабелей
Параметр Значение Диапазоны измеряемых расстояний 32 м – 32 км Перекрываемое затухание Не менее 80 дБ Амплитуда зондирующего импульса Не менее 10 В Диапазон установки коэффициента укорочения 1 – 7 Проложенный кабель
Мостовые измерения длины проложенного кабеля
Измерения проводят в случаях:
- когда нужно уточнить длину проложенного кабеля
- когда требуется точное значение коэффициента укорочения по измеренной длине кабеля (для рефлектометра)Чтобы измерить длину проложенного кабеля по сопротивлению жилы без опции проложенного кабеля, в принципе можно замкнуть 2 жилы на дальнем конце и измерить Rшл – сопротивление шлейфа (2-х замкнутых жил). Затем полученную длину поделить на 2.
Однако, если жилы кабеля большого сечения (более 20 кв.мм), в данном случае возникает ошибка, связанная с сопротивлением перемычки и качеством контактов замыкания на дальнем конце.
Чтобы избежать данной ошибки, следует применять 3-жильную измерительную схему, когда на дальнем конце замыкают 3 жилы проложенного кабеля. Это может быть нож, замыкающий все 3 жилы на землю. Или специальное соединение.
Благодаря применению такой схемы с 3 жилами кабеля прибор снимает напряжение именно с измеряемой жилы кабеля, избегая влияния соединительной перемычки. Для этого в приборе предусмотрена специальная опция, которая входит в состав комплектации CableMeter E.
Входной контроль кабельно-проводниковой продукции
Прибор проводит сравнение измеренных параметров при приемке кабеля со значениями по ГОСТ.
- алюминиевые жилы
- круглые или фасонные
- без металлич. покрытия
- или с метал. покрытием
- + 0.0654 Ом/км +39.9%
В процентах показан запас по сравнению с ГОСТ: если < 0, то сечение чрезмерно занижено или металл "левый".
