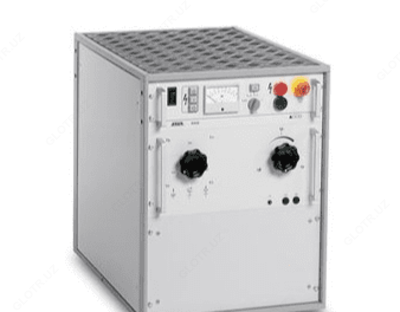

SSG 2100 — генератор импульсного напряжения
Описание товара
-
Назначение генератора импульсного напряжения SSG 2100:
Генератор высоковольтных импульсов SSG 2100 предназначен для поиска повреждений кабельных линий проложенных в грунте. Генератор SSG 2100 подает напряжение в кабель с последовательностью коротких импульсов большой мощности и вся энергия импульса выходит в месте повреждения изоляции кабеля, производя громкий хлопок.
Генераторы SSG 2100 могут также использоваться для предварительного определения повреждения кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром IRG 2000 и блоком SA 32.
Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция).
Особенности генератора импульсного напряжения SSG 2100:
- Высокое выходное напряжение до 32 кВ;
- Сила импульса 2048 Дж;
- Регулируемое выходное напряжение, от 0 до 100%;
- Один импульс или повторяющиеся импульсы – два диапазона 20 имп./мин. и 10 имп./мин;
- 2 автоматических разрядника;
- Надежный электромагнитный переключатель.
-
Технические характеристики генератора импульсного напряжения SSG 2100:
Параметр Значение Электропитание от сети 220 - 240 В Частота сетевого напряжения 45 - 60 Гц Максимально потребляемая мощность (в состоянии короткого замыкания) 5 кВА Максимальное выходное напряжение 32 кВ Диапазон выходного напряжения 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ Максимальная энергия импульса 2048 Дж Частота следования импульсов 10, 20 имп/мин Максимальный выходной ток Постоянный ток 8 кВ – 560 мА Постоянный ток 16 кВ – 280 мА Постоянный ток 32 кВ – 140 мА Погрешность киловольтметра 1,50% Рабочая температура -20 ... +50 °C Габаритные размеры (ширина х высота х глубина) мм 514 x 645 x 730 Вес 126 кг -
Комплект поставки SSG 2100
№ Наименование Количество 1 Генератор импульсного напряжения SSG 2100 1 2 Кабель заземления, длина 3 м 1 3 Кабель высоковольтный соединительный 1 4 Штанга разрядная ES 45 6 кВт*с 1 5 Шнур сетевого питания 1 6 Руководство по эксплуатации 1
