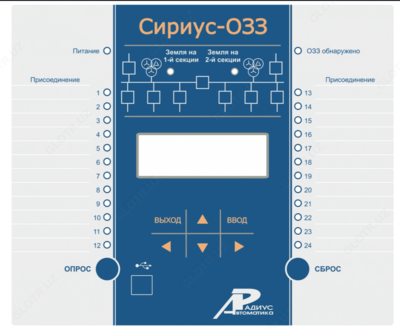

Сириус-ОЗЗ — устройство определения присоединения с однофазным замыканием на землю

Описание устройства определения присоединения с однофазным замыканием на землю Сириус-ОЗЗ:

Микропроцессорное устройство Сириус-ОЗЗ предназначено для определения наличия однофазного замыкания на землю на секциях шин подстанций, станций и распределительных пунктов напряжением 6-10 кВ, а также индикации конкретного присоединения с однофазным замыканием на землю.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции устройства определения присоединения с однофазным замыканием на землю Сириус-ОЗЗ:

• Определение наличия однофазного замыкания на землю на каждой из двух контролируемых секций шин;
• Определение присоединения с однофазным замыканием на землю;
• Оигнализация наличия однофазного замыкания на землю.

Дополнительные сервисные функции устройства определения присоединения с однофазным замыканием на землю Сириус-ОЗЗ:

• Фиксация токов и напряжений нулевой последовательности в момент аварии;
• Встроенные часы-календарь;
• Измерение текущих значений тока и напряжений нулевой последовательности;
• Три независимых интерфейса линии связи;
• Архив на 50 последних срабатываний с сохранением информации при пропадании оперативного питания.

Эксплуатационные возможности устройства определения присоединения с однофазным замыканием на землю Сириус-ОЗЗ:

• Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
• Ввод и хранение уставок защит и автоматики;
• Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• Определение места повреждения линии (для воздушных линий);
• Передачу параметров аварии, ввод и изменение уставок по линии связи;
• Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• При снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• При подаче напряжения оперативного постоянного тока обратной полярности;
• При замыкании на землю цепей оперативного тока.

Исполнение устройства определения присоединения с однофазным замыканием на землю Сириус-ОЗЗ:

Устройство Сириус-ОЗЗ  доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-ОЗЗ-nnnB-ss», где

«Сириус-ОЗЗ» - фирменное название устройства;
