АИП-70М — аппарат испытательно-прожигающий

Описание товара

Назначение аппарата испытательно-прожигающего АИП-70М:

Аппарат испытательно-прожигающий АИП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

Область применения АИП-70М - электросетевые предприятия, обслуживающие электрические сети напряжением от 0,4 до 10 кВ.

Описание аппарата испытательно-прожигающего АИП-70М:

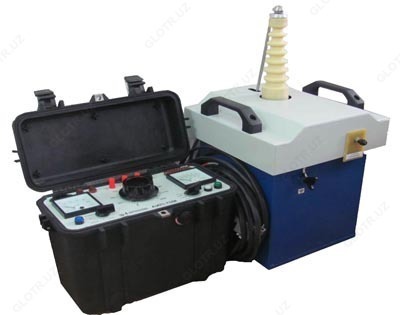

Конструктивно аппарат испытательно-прожигающий АИП-70М состоит из двух блоков - блока высоковольтного и блока управления.

Высоковольтный блок включает в себя высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель, замыкатель и блок защиты. Высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель закреплены на изоляционной крышке и помещены в бак, заполненный трансформаторным маслом. Испытательное напряжение выводится из бака через высоковольтный вывод. Защитное заземление подключается к клемме на баке.

В блоке управления размещены элементы управления, защиты, световой сигнализации, измерительные приборы, разъемы и клеммы для подключения сетевого кабеля, кабеля питания высоковольтного блока и кабеля измерений .

Технические характеристики аппарата испытательно-прожигающего АИП-70М:

Параметр	Значение
Рабочий диапазон выходного переменного напряжения (действующее значение), кВ	от 10 до 50
Рабочий диапазон выходного выпрямленного напряжения (амплитудное значение), кВ	от 10 до 70
Предел допускаемой основной приведенной погрешности воспроизведения переменного напряжения в режиме холостого хода, %	±3
Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме испытаний объектов с емкостной нагрузкой, %	±3
Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме холостого хода, %	±3
Предел допускаемой основной приведенной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, %	±10
Предел допускаемой дополнительной погрешности воспроизведения переменного и выпрямленного напряжений, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, %	±3
Предел допускаемой дополнительной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, %	±10
Выходной переменный рабочий ток (действующее значение) в режиме короткого замыкания, мА, не менее	20
Потребляемая мощность, кВ·А, не более	2,2
Общая масса, кг, не более	62
Габаритные размеры высоковольтного блока	345х360х665
Габаритные размеры пульта управления	415х220х335
