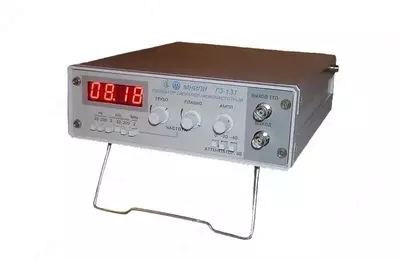

Генератор сигналов низкочастотный Г3-131

Описание товара

Генератор сигналов низкочастотный Г3-131 обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.

Генератор низкочастотного синусоидального сигнала предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Отличительные особенности:

Полоса частот 2 Гц - 2 МГц
Цифровая индикация частоты
Светодиодная индикация рабочего диапазона и уровня ослабления

Технические характеристики генератора сигналов Г3-131:

Формы выходных сигналов	Синус, прямоугольник (ТТЛ уровень)
Диапазон частот	2 Гц - 2 МГц
Погрешность установки частоты	± 1%
Нестабильность частоты	за 15 мин 0,1%; за 180 мин 0,5%
Амплитуда: без нагрузки нагрузка 600 Ом	≥ 10 В ≥ 5 В
Плавное ослабление	≥ 20 дБ
Сигнал синусоидальной формы
Коэффициент гармоник	0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz
Сигнал прямоугольной формы (ТТЛ уровень)
Значение напряжения: высокого уровня низкого уровня	≥ 2,4 В (нагрузка 300 Ом, 100 пФ) ≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
Время перехода из высокого уровня в низкий и наоборот	≤ 100 нс
Общие характеристики
Питание	(220±22) В, (50±0,5) Гц
Потребляемая мощность	10 В · А
Габаритные размеры (HxWxD)	210x248x71 мм
Масса	2 кг
Условия эксплуатации: Рабочая температура Влажность	5°С - 40°С 80% при 25 °С
