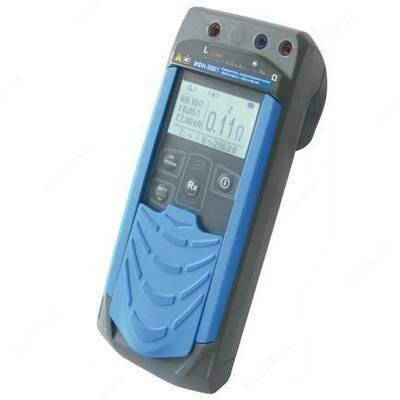

ИФН-300/1 — измеритель сопротивления петли фаза-нуль, фаза-фаза

Описание товара

Назначение измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300/1:

С помощью прибора ИФН-300/1 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров. Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.

Особенности измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300/1:
- автоматический выбор диапазонов измерения;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- защита от неправильного включения;
- высокая помехоустойчивость.
Функциональные возможности измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300/1:
- измерение действующих значений переменного напряжения;
- измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
- вычисление прогнозируемого тока короткого замыкания.

Технические характеристики измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300/1:

Параметр	Значение
	ИФН-300	ИФН-300/1
Измерение напряжения переменного тока
Диапазон измерения действующего значения напряжения, В	от 10,0 до 450,0
Рабочий диапазон частот, Гц	от 45 до 65
Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»
Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом	от 0,01 до 9,99
	от 10,0 до 99,9
	от 100 до 200
Рабочий диапазон напряжений, В	от 180 до 450
Вычисление прогнозируемого тока короткого замыкания
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА	от 0 до 22 кА
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА	от 0 до 38 кА
Измерение электрического сопротивления постоянному току (металлосвязь)
Пределы измерения сопротивления, Ом	от 0,01 до 999	нет
Ток в измерительной цепи для сопротивлений не более 10 Ом, мА	не менее 200
Общие технические характеристики
Питание	аккумулятор NI-MH 6В 2 А/ч или батареи типа AA 1,5 В х 5 штук	батареи типа AA 1,5 В х 5 штук
Память	10000 измерений	последнее измерение
Связь с ПК	да	нет
Магнитный держатель	да	нет
Тип корпуса	IP 54
Безопасность	CAT III	CAT IV
Температурный диапазон, °С	от -15 до +55
Габариты, мм	65 х 105 х 245	88 х 105 х 245
Вес, кг	0,8

Комплект поставки ИФН-300/1

№	Наименование	Количество
1	Измеритель сопротивления петли фаза-нуль, фаза-фаза ИФН-300/1	1
2	Кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м	1
3	Кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м	1
4	Зажим типа «крокодил»	2
5	Элементы питания 1,5 В AA (LR6)	5
6	Батарейный отсек РАМП.436244.007	1
7	Сумка для переноски	1
8	Упаковка транспортная	1
9	Руководство по эксплуатации	1
