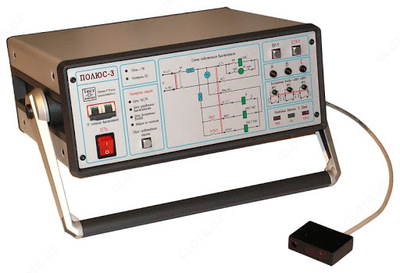

Полюс-3 — прибор для испытания высоковольтных выключателей

Назначение прибора для испытания высоковольтных выключателей Полюс-3:

Приборы серии Полюс-3 предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.

Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

• Измерение временных характеристик и состояния главных контактов фаз А, В, С;
• Измерение временных характеристик и состояния вспомогательных контактов (под напряжением);
• Измерение скорости и хода главных контактов выключателей линейным лазерным датчиком при выполнении операций включения и отключения;
• Измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
• Измерение переменного/постоянного тока цепей управления;
• Организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;
• Контроль заданных предельных параметров при выполнении операций включения и отключения;
• Регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
• Индикаторы границ пределов измерения хода линейным лазерным датчиком;
• Удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;
• Внутренняя система диагностики неисправностей;
• Детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

Контролируемые параметры:

С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

• Cобственное время включения/отключения выключателя (фаза А, B и С);
• Cобственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
• Cкорость движения контактов при включении/отключении;
• Время дребезга главных контактов при включении/отключении (фаза А, B и C);
• Время дребезга главных контактов при включении/отключении;
• Минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
• Максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
• Максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
• Максимальный постоянный и переменный ток электромагнита отключения;
• Постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
• Ход изоляционных тяг при включении/отключении;
• Ход контакта при включении/отключении (фаза А, B и С);
• Ход поджатия при включении/отключении (фаза А, B и С);
• Отскок (возврат) при отключении;
• Выбег (перелёт) при отключении;
• Разновременность фаз АВ, ВС и АС.

Особенности приборов серии «Полюс»:

Новые возможности приборов позволяют быстро производить проверку скоростей движения главных контактов с помощью лазерного датчика перемещения без механической связи с траверсой, а также производить точную настройку работы блок-контактов, микровыключателей, силовых полупроводниковых элементов в электрической схеме высоковольтного выключателя, контролируя состояние их контактов (ключей) при поданном напряжении.

Силовая схема организована для управления электромагнитными выключателями с большим током потребления: до 400А. Для проведения проверки характеристик выключателей достаточно подключить вводной силовой кабель к клеммам комплектно распределительного устройства ШП (для электромагнитных) или ШУ (для пружинно-моторных выключателей) и подключить силовой кабель управления к выключателю.

Программное обеспечение «Polus» имеет удобный интерфейс, позволяющий управлять командами и детально регистрировать все процессы в диаграмме, а также выполнять высоковольтным выключателем последовательность коммутационных операций включения и отключения с заданными интервалами. Подключение к компьютеру производится через шину USB.

Приборы имеют современный дизайн. В конструкции используются высококачественные комплектующие: корпус «Sсhroff», разъёмы «Harting» и «Lemo», соединительные кабели «Lappkabel».
