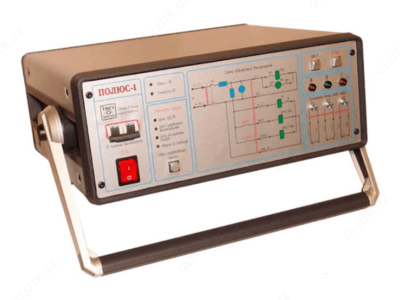

Полюс-1 — прибор для испытания высоковольтных выключателей

Назначение прибора для испытания высоковольтных выключателей Полюс-1:

Приборы серии Полюс-1 предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.

Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

• Измерение временных характеристик и состояния главных контактов фаз А, В, С;
• Измерение временных характеристик и состояния вспомогательных контактов (под напряжением);
• Измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
• Измерение переменного/постоянного тока цепей управления;
• Организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;
• Контроль заданных предельных параметров при выполнении операций включения и отключения;
• Регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
• Удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;
• Внутренняя система диагностики неисправностей;
• Детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

Контролируемые параметры:

С помощью программного обеспечения прибор производит проверку характеристик работы механизма высоковольтного выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

• Собственное время включения/отключения выключателя (фаза А, фаза В, фаза С);
• Собственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
• Время дребезга главных контактов при включении/отключении (фаза А, фаза В, фаза С);
• Время дребезга главных контактов при включении/отключении;
• Минимальное постоянное и переменное напряжение, поданное на выключатель при включении/отключении;
• Максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
• Максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
• Максимальный постоянный и переменный ток электромагнита отключения;
• Постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
• Разновременность фаз АВ, ВС и АС.

Особенности приборов серии «Полюс»:

Новые возможности приборов позволяют быстро производить проверку скоростей движения главных контактов с помощью лазерного датчика перемещения без механической связи с траверсой, а также производить точную настройку работы блок-контактов, микровыключателей, силовых полупроводниковых элементов в электрической схеме высоковольтного выключателя, контролируя состояние их контактов (ключей) при поданном напряжении.

Силовая схема организована для управления электромагнитными выключателями с большим током потребления: до 400А. Для проведения проверки характеристик выключателей достаточно подключить вводной силовой кабель к клеммам комплектно распределительного устройства ШП (для электромагнитных) или ШУ (для пружинно-моторных выключателей) и подключить силовой кабель управления к выключателю.

Программное обеспечение «Polus» имеет удобный интерфейс, позволяющий управлять командами и детально регистрировать все процессы в диаграмме, а также выполнять высоковольтным выключателем последовательность коммутационных операций включения и отключения с заданными интервалами. Подключение к компьютеру производится через шину USB.

Приборы имеют современный дизайн. В конструкции используются высококачественные комплектующие: корпус «Sсhroff», разъёмы «Harting» и «Lemo», соединительные кабели «Lappkabel».

Преимущества приборов серии «Полюс»:

• Работа с электромагнитными выключателями с током потребления до 280/400 А (переменный/постоянный);
• Контроль состояния контактов под напряжением, который требуется при настройке КСА в электромагнитных и пружинно-моторных выключателях;
• Проверка электромеханических характеристик с помощью лазерного датчика, который не нужно механически связывать с траверсой выключателя;
• Проверка работы токовых электромагнитов отключения 3 и 5 А;
• Контроль состояния выключателя и напряжения в реальном времени с передней панели прибора или при помощи программного обеспечения;
• Кабели, разъемы и корпус прибора производства Германия (Лаппкабель, Шрофф, Хартинг);
• Информационное табло передней панели позволяет быстро и наглядно производить подключение силовых, сигнальных и измерительных проводов к испытываемому объекту. Все команды управления дублируются независимо от их источника: интерфейса персонального компьютера или передней панели. Индикация аварийных режимов для быстрого поиска неисправностей в высоковольтных выключателях;
• 3 дискретных входа для контроля состояния контактов цепей сигнализации и силовых цепей, находящихся под напряжением до ~ 400 600 В;
• Программный вольтметр входного постоянного и переменного напряжения позволяет постоянно контролировать величину напряжения, поданного на высоковольтный выключатель;
• Никаких механических соединений с траверсой выключателя! Линейные лазерные датчики для измерения перемещения главных контактов высоковольтных выключателей с ходом от 0 до 1000 мм и индикацией рабочей зоны;
• Высокоточный датчик угла положения для измерения перемещения главных контактов высоковольтных выключателей;
• Встроенный источник переменного тока до 5,5 А с шагом регулирования 25мА для проверки работы максимальных расцепителей тока выключателя (токовых электромагнитов отключения) и реле тока в схемах релейных защит;
