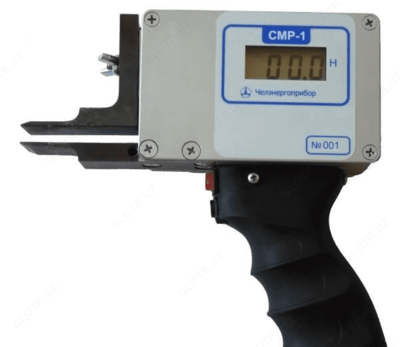

СМР-1 — измеритель силы контактного нажатия ламелей

Описание товара

Назначение измерителя силы контактного нажатия ламелей СМР-1:

Измеритель силы контактного нажатия ламелей СМР-1 предназначен для измерения усилия нажатия в отдельной паре ламелей электрических ножевых аппаратов врубного типа, в том числе разъединителей 10…750 кВ и ячеек КРУ 6…10 кВ согласно п. 17.4 СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования».

Измеритель силы контактного нажатия ламелей СМР-1 имеет раздвижной щуп, который устанавливается между двумя пружинящими контактами отключенных разъединителей. Щуп непосредственно воспринимает их усилие нажатия. Величина усилия отображается на дисплее.

Технические характеристики измерителя силы контактного нажатия ламелей СМР-1:

Параметр	Значение
Диапазон измерения	50 ... 500 Н
Пределы допускаемой основной относительной погрешности измерения усилия	±2 %
Регулируемая высота измерительного щупа (соответствует толщине ножа проверяемого аппарата), в пределах*	7 ... 27 мм
Ширина щупа	24 мм
Длина щупа	50 мм
Питание	никель-металлогидридные аккумуляторы (3 АА)
Масса	не более 1,1 кг
Габариты прибора	190 x 190 x 40 мм

*Опционально поставляется добор для расширения диапазона до 65 мм.

№	Наименование	Количество
1	Измеритель силы контактного нажатия ламелей СМР-1	1
2	Гаечный ключ 10 мм	1
3	Зарядное устройство	1
4	Сумка для переноски	1
5	Руководство по эксплуатации	1
6	Методика поверки	1
