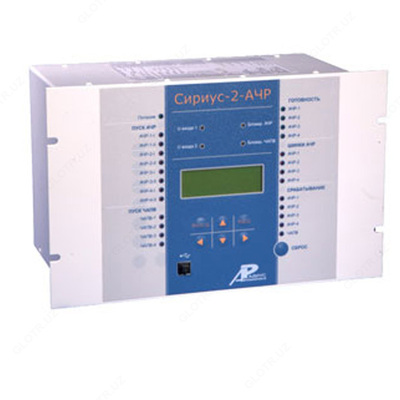

Сириус-2-АЧР — устройство автоматической частотной разгрузки

Описание товара

Описание устройства автоматической частотной разгрузки Сириус-2-АЧР:
Устройство автоматической частотной разгрузки Сириус-2-АЧР предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ).

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Особенности устройства автоматической частотной разгрузки Сириус-2-АЧР:

Функции устройства автоматической частотной разгрузки Сириус-2-АЧР:

автоматическая частотная разгрузка до 4 групп присоединений;
автоматическое обратное повторное включение отключенных присоединений;
возможность блокирования ступеней категории АЧР-I по скорости падения частоты и напряжения;
возможность блокирования ступеней АЧР от органа направления мощности;
возможность ускорения ступеней категории АЧР-II по скорости падения частоты;
обеспечение необходимых блокировок, запрещающих срабатывание АЧР.

Дополнительные сервисные функции устройства автоматической частотной разгрузки Сириус-2-АЧР:

встроенные часы-календарь;
измерение текущих значений напряжений и частоты;
два (три, в зависимости от вида исполнения) независимых интерфейса линии связи;

Устройство обеспечивает:

автоматическое отключение определенных под частотную разгрузку присоединений;
автоматическое повторное включение отключенных присоединений при повышении частоты;
одновременный контроль двух секций;
оперативный ввод блокировок в любые очереди АЧР и ЧАПВ;
сигнализацию при пропадании напряжения с любого из каналов;
блокировку работы внешними релейными сигналами.

Эксплуатационные возможности устройства автоматической частотной разгрузки Сириус-2-АЧР:

выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и прочее);
ввод и хранение уставок защит и автоматики;
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
определение места повреждения линии (для воздушных линий);
передачу параметров аварии, ввод и изменение уставок по линии связи;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
при подаче напряжения оперативного постоянного тока обратной полярности;
при замыкании на землю цепей оперативного тока.
